KRYTAR的101040020/101040020K耦合器提高了多功能帶狀線設計的選擇，這些設計在 1.0 至 40.0 GHz 的超寬帶頻率范圍內展現出優異的耦合性能，選用單一化、緊湊型和便攜的封裝形式。

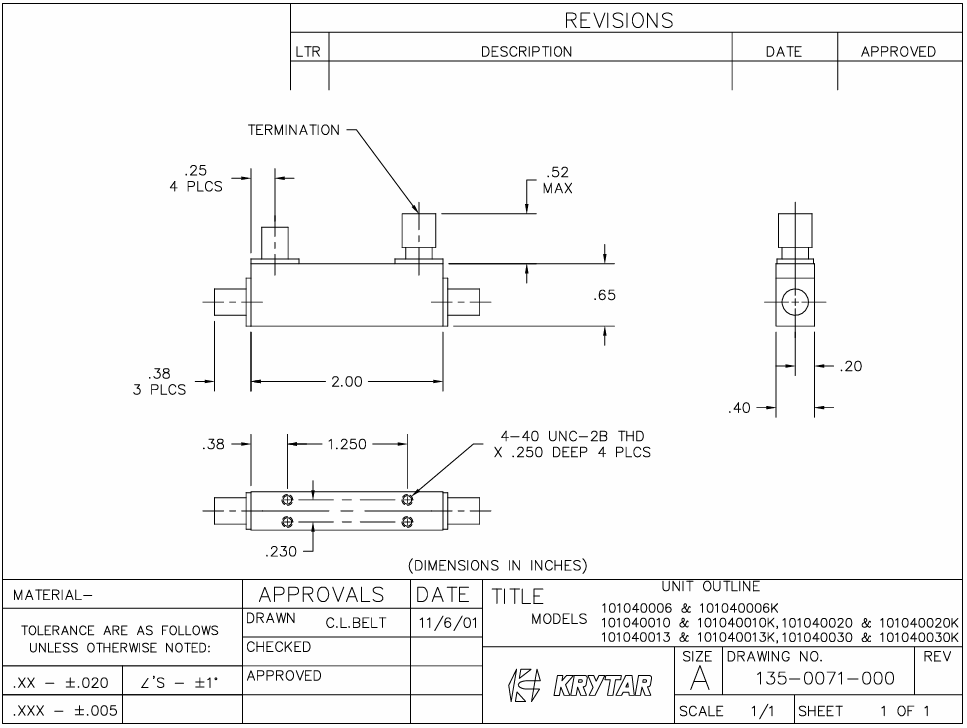

此外，101040020/101040020K還提供優越的性能等級，包括 20 dB 的標稱耦合（相對于輸出）、±1.0 dB 和±1.2 dB 的頻率靈敏性。定向耦合器的插入損耗（包括耦合功率）低于 0.85 dB （1-20 GHz）和低于 1.5 dB （20-40 GHz），方向性高于 14 dB （1-20 GHz）和高于 10 dB （20-40 GHz），最高 VSWR（任意端口）為 1.5 （1-20 GHz）和 1.7 （20-40 GHz），額定輸入功率為均值 20 W，最高值為 3 kW。定向耦合器配備行業標準的 2.4 mm 母頭連接器。緊湊的封裝規格僅有 2.0 英寸（L） x 0.40 英寸（W） x 0.65 英寸（H），重量僅有 1.3 oz。操作溫度為 -54°至 +85° C。

規格參數

最小頻率（GHz）：1

最高頻率（GHz）：40

標稱耦合：20 ±1.0

頻率靈敏性（dB）：±1.20

插入損耗（dB max）：

1-20 GHz，0.85；

20-40 GHz，1.50；

方向性（dB min）：

1-20 GHz，14；

20-40 GHz，10；

VSWR（最大值）：

1-20 GHz，1.5；

20-40 GHz，1.70；

額定功率（瓦特）：20

101040020標準連接器（母頭）：2.4 mm

101040020K標準連接器（母頭）：2.92 mm

典型應用

電子戰、5G/衛星通信、雷達信號監測

大功率放大器在線功率檢測、天線反射系數測量

空間受限的機載/星載平臺（緊湊 0805 級尺寸）

深圳市立維創展科技授權代理KRYTAR產品，部分型號備有現貨。產品原裝進口，質量保證，歡迎咨詢。
