ATL6系列數字衰減器（ATL6A / ATL6B）
發布時間：2025-07-18 16:24:43 瀏覽：14
ATL6作為Aeroflex-API Tech旗下AT系列的6-bit子系列開關位PIN二極管數字衰減器，致力于軍工、航空航天、測試設備及通訊系統設計，能夠在1–2 GHz頻率內以0.5 dB步進實現可編程衰減；該系列利用先進的技術工藝，具有高精密與可重復性衰減可控性，提供6位分辨率和高達63dB的總衰減范圍，全面滿足多樣性衰減需求；其僅需5V直流穩壓電源，搭配TTL適配控制邏輯，有效優化電源設計并降低能耗；集成化設計在RF端口集成DC塊，減少外部器件應用，提高可靠性指標與穩定性能；同時，通過環氧樹脂膠密封性及嚴格篩選流程，確保設備安全可靠耐久性，主要用于密耳和空間應用的氣密性及高相對屏蔽領域。
關鍵指標（典型值）
型號 | 頻率范圍 | 總衰減范圍 | 最小步進 (LSB) | 插入損耗 | VSWR | 控制接口 | 電源 |
ATL6A | 1–2 GHz | 0–31.5 dB | 0.5 dB | ≤3.3 dB | ≤1.6:1 | TTL 并行/串行 | +5 V |
ATL6B | 1–2 GHz | 0–63 dB | 1 dB | ≤3.3 dB | ≤1.6:1 | TTL 并行/串行 | +5 V |
位數：6 bit
輸入功率：30 dBm (1 W) 連續波
操作溫度：-55 °C ～ +85 °C
結構與接口

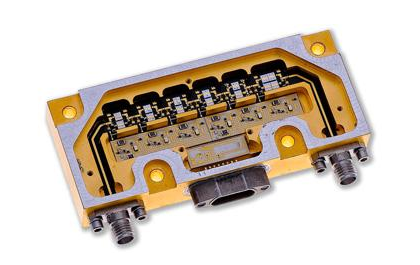

封裝：帶 SMA 母頭連接器的模塊化金屬機殼，內部集成DC Block，無需外部隔直電容。
控制：并行（6 根 TTL 線）或鎖存并行模式，還可選串行 SPI 控制。
主要應用
通訊基站、衛星鏈路功率控制
電子戰與脈沖雷達模擬
儀表設備（頻譜儀、網絡分析儀）動態范圍擴展
航空航天高可靠性應用場景
可靠性與定制選項
標準件使用環氧密封蓋，通過軍規篩選流程；
可選氣密封裝、MIL-PRF-38534 Class-K 等級、或空間級篩選能夠滿足使用壽命長任務需求
應用領域
電子戰系統：在復雜的電磁環境中，衰減器用作調整信號強度，確保設備的穩定性和安全性。
通信系統：在通信系統中，衰減器用來控制信號功率，避免接收器過載，提高數據傳輸質量。
數字調制：在數字調制過程中，衰減器用作調整信號幅度，確保數字調制的準確性和穩定性。
測試設備：在測試設備中，衰減器用作校準測試信號，提高檢測精度和可靠性。
電子模擬器：在電子模擬器中，衰減器用作模擬不同信號強度下的系統穩定性，為系統設計和優化提供保障。
