HMC559/HMC559-SX分布式功率放大器裸片 ADI現貨代理出售寬帶功率放大器芯片

發布時間：2018-06-25 15:41:41 瀏覽：2248

HMC559是一款GaAs MMIC PHEMT分布式功率放大器裸片，在DC至20 GHz的頻率下工作。該放大器提供14 dB增益、+36 dBm輸出IP3和+28 dBm輸出功率（1 dB增益壓縮），功耗為400 mA（采用+10V電源）。在4至20 GHz范圍內的良好增益平坦度使得HMC559非常適用于EW、ECM和雷達驅動放大器應用。 HMC559放大器I/O內部匹配50 Ω阻抗，方便集成到多芯片模塊(MCM)。所有數據均由通過最短0.31mm (12 mil)的兩條0.075mm (3 mil)線焊帶連接的芯片獲取。

品牌	型號	描述	貨期	庫存
ADI	HMC559 HMC559-SX	寬帶功率放大器芯片，DC - 20 GHz	現貨	258

HMC559應用

電信基礎設施
微波無線電和VSAT
軍事和太空
測試儀器儀表

光纖產品

HMC559優勢和特點

P1dB輸出功率：+28 dBm
增益：14 dB
輸出IP3：+36 dBm
電源電壓：+10V (400 mA)
50 Ω匹配輸入/輸出
裸片尺寸： 3.12 x 1.50 x 0.1 mm

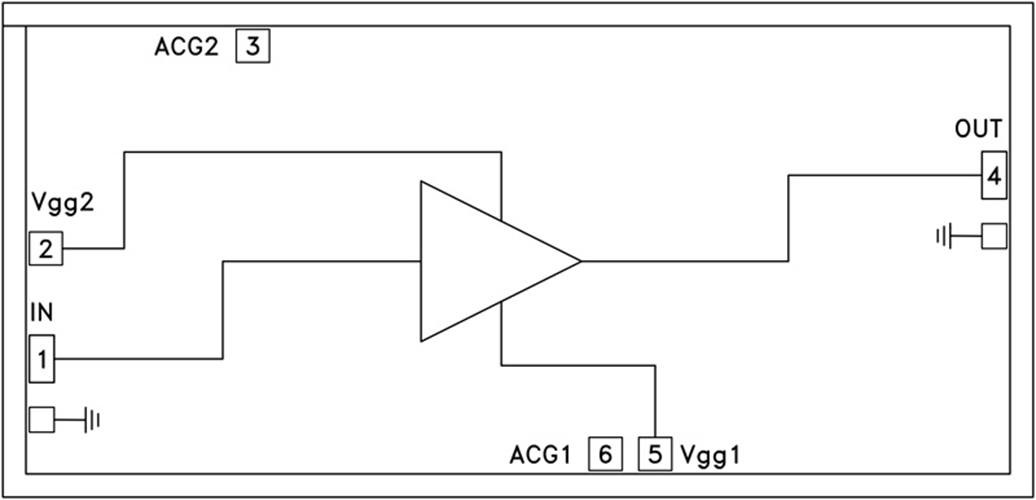

HMC559結構圖
