ADUC7023BCPZ62I精密模擬微控制器 ADI現貨
發布時間：2019-02-13 15:24:10 瀏覽：1973
|
品牌
|
型號
|
貨期
|
庫存
|
|
ADI
|
ADUC7023BCPZ62I
|
1周
|
30
|
如若您需要購ADUC7023BCPZ62I，請點擊右側客服聯系我們！！！
ADUC7023BCPZ62I是一款完全集成的1 MSPS，12位數據采集系統，在單芯片上集成了高性能多通道ADC，16位/ 32位MCU和Flash / EE存儲器。
ADC由多達12個單端輸入組成。另外有四個輸入可用，但與四個DAC輸出引腳復用。ADC可以在單端或差分輸入模式下工作。ADC輸入電壓為0 V至V REF。低漂移帶隙基準，溫度傳感器和電壓比較器完善ADC外設集。
DAC輸出范圍可編程為兩個電壓范圍之一。DAC輸出具有增強功能，能夠在看門狗或軟件復位序列期間保持其輸出電壓。
這些器件采用片內振蕩器和PLL工作，產生41.78 MHz的內部高頻時鐘。該時鐘通過可編程時鐘分頻器進行路由，從中生成MCU內核時鐘工作頻率。微控制器核心是一個ARM7TDMI ®，16位/ 32位RISC機器，提供高達41的MIPS峰值性能。芯片上提供8千字節的SRAM和62千字節的非易失性Flash / EE存儲器。ARM7TDMI內核將所有內存和寄存器視為單個線性陣列。
ADuC7023包含一個高級中斷控制器。向量中斷控制器（VIC）允許為每個中斷分配優先級。它還支持嵌套中斷，每個IRQ和FIQ的最大級別為8。當組合IRQ和FIQ中斷源時，總共支持16個嵌套中斷級別。
片上工廠固件支持通過I 2 C串行接口端口進行在線下載，并通過JTAG接口支持非侵入式仿真。這些功能都集成在一個低成本QuickStart?開發系統支持此微轉換®家庭。該器件包含一個帶有五個輸出信號的16位PWM。
出于通信目的，該器件包含2×I 2 C通道，可單獨配置為主或從模式。還提供了支持主模式和從模式的SPI接口。
這些器件的工作電壓范圍為2.7 V至3.6 V，額定溫度范圍為-40°C至+ 125°C工業溫度范圍。ADuC7023采用32引腳或40引腳LFCSP封裝。還提供36球晶圓級CSP封裝（WLCSP）。
應用
-
光網絡
-
工業控制和自動化系統
-
智能傳感器，精密儀器儀表
優勢和特點
模擬I / O.
-
多通道，12位，1 MSPS ADC，
最多12個ADC通道
-
全差分和單端模式
0 V至V REF模擬輸入范圍
-
12位電壓輸出DAC
最多可提供4個DAC輸出
-
片上電壓參考
-
片上溫度傳感器
-
電壓比較器
微控制器
-
ARM7TDMI內核，16位/ 32位RISC架構
-
JTAG端口支持代碼下載和調試
時鐘選項
-
修整的片內振蕩器（±3％）
-
外觀水晶
-
外部時鐘源高達44 MHz
-
具有可編程分頻器的41.78 MHz PLL
-
軟件觸發的在線可重編程性
-
存儲器
62 kB Flash / EE存儲器，8 kB SRAM
在線下載，基于JTAG的調試
軟件觸發的在線可重編程能力
-
用于FIQ和IRQ的向量中斷控制器用于
每種中斷類型的優先級
中斷邊沿或電平外部引腳輸入
片外周邊
-
2個完全與I 2 C兼容的通道
-
SPI（主模式下為20 Mbps，從模式下為10 Mbps）
輸入和輸出級采用4字節FIFO
-
最多20個GPIO引腳
所有GPIO均可承受5 V電壓
-
3×通用定時器
看門狗定時器（WDT）
-
可編程邏輯陣列（PLA）
16 PLA元件
-
16位，5通道PWM
-
有關其他功能，請參閱數據表

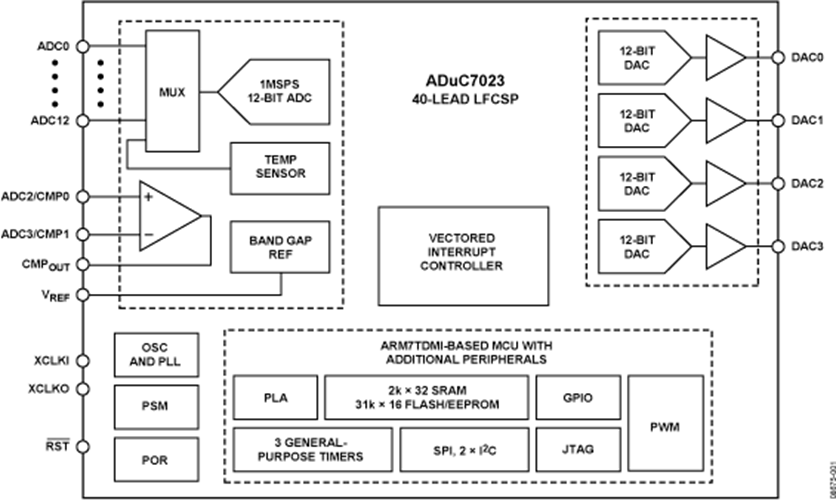

結構圖
