AD8307是首款采用8引腳SOIC_N封裝的對數放大器。它是一款完整的500 MHz單片解調對數放大器，基于逐行壓縮（連續檢測）技術，提供92 dB至±3 dB法律一致性的動態范圍和88 dB至所有頻率下±1 dB的嚴格誤差限制100 MHz。AD8307非常穩定且易于使用，無需重要的外部元件。需要在7.5 mA時提供2.7 V至5.5 V的單電源電壓。快速動作的CMOS兼容控制引腳可將AD8307禁用至150μA的待機電流。

AD8307工作在-40°C至+ 85°C的工業溫度范圍，采用8引腳SOIC封裝和8引腳PDIP封裝。

應用

• 將信號電平轉換為分貝形式
• 發射機天線功率測量
• 接收器信號強度指示（RSSI）
• 低成本雷達和聲納信號處理
• 網絡和頻譜分析儀（至120 dB）
• 信號電平確定低至20 Hz
• 真正的分貝交流模式，用于萬用表

特點和優勢

• 完整的多級對數放大器
• 92 dB動態范圍：使用匹配網絡，-75 dBm至+17 dBm至-90 dBm
• 單電源最小2.7 V，典型值為7.5 mA
• DC至500 MHz工作，±1 dB線性度
• 斜率為25 mV / dB，截距為-84 dBm
• 高度穩定的溫度范圍
• 全差分直流耦合信號路徑
• 100 ns上電時間，150μA睡眠電流

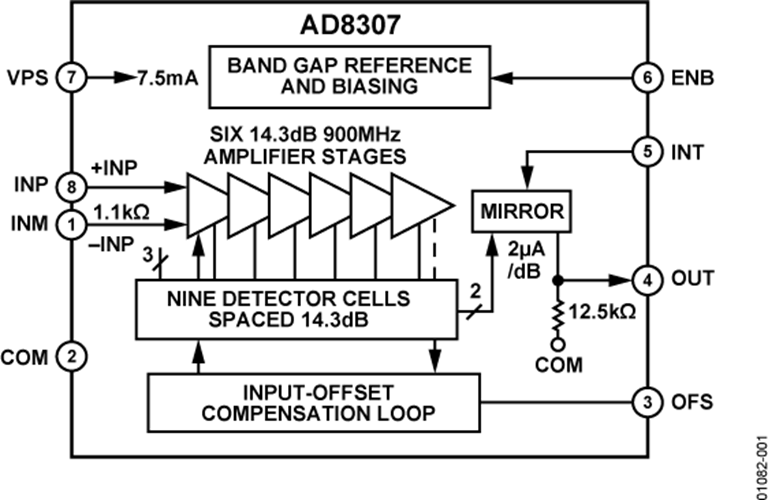

結構圖
