AD7980BRMZ是一款16位、逐次逼近型模數轉換器(ADC)，采用單電源(VDD)供電。它內置一個低功耗、高速、16位采樣ADC和一個多功能串行接口端口。在CNV上升沿，該器件對IN+與IN-之間的模擬輸入電壓差進行采樣，范圍從0 V至REF?；鶞?zhǔn)電壓(REF)由外部提供，并且可以獨立于電源電壓(VDD)。功耗和吞吐速率呈線性變化關系。

SPI兼容串行接口還能夠利用SDI輸入，將幾個ADC以菊花鏈形式連接到一條三線式總線上，并提供可選的繁忙指示。采用獨立電源VIO時，它與1.8V、2.5V、3V和5V邏輯兼容。

AD7980BRMZ采用10引腳MSOP封裝或10引腳QFN (LFCSP)封裝，工作溫度范圍為?40°C至+125°C。

AD7980BRMZ應用

• 電池供電設備
• 通信
• 自動測試設備
• 數據采集

• 醫療儀器

AD7980BRMZ優勢和特點

• 16位分辨率、無失碼
• 呑吐速率：1 MSPS
• 低功耗
  4 mW（1 MSPS，僅VDD）
  7 mW（1 MSPS，總功耗）
  70 μW (10 kSPS)
• INL：典型值±0.6 LSB，最大值±1.25 LSB
• 信納比(SINAD)：91.25 dB（10 kHz時）
• THD：-110 dB（10 kHz時）
• 欲了解更多特性，請參考數據手冊

• 下載AD7980-EP數據手冊
• 受控制造基線
• 唯一封裝/測試廠
• 唯一制造廠
• 增強型產品變更通知
• 認證數據可應要求提供
• 軍用溫度范圍（?55℃至+125℃）
• V62/12640 DSCC圖紙?zhí)?

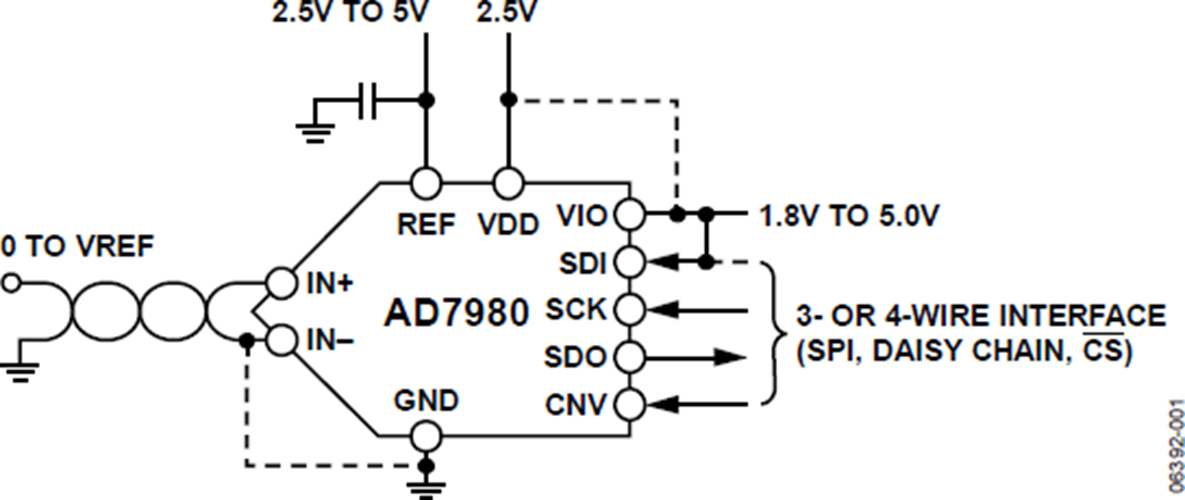

AD7980BRMZ示意圖
