特色亮點：

• 符合EN / IEC 61000-3-2要求
• 通用輸入電壓（47至440Hz）（85至250V AC）或208V AC±20％。線對線三相輸入標準
• 輸出功率： 2000W（以每伏0.5％的速率從220V AC降至170V AC）
• 功率因數： 0.99（從50％到100％FL）
• 同步引腳：對于需要同步的系統，可以使用100 KHz的同步信號。
• 啟用引腳：用于防止Pico DC-DC轉換器打開，直到HPHA2的輸出在可接受的限制范圍內。直接連接到PICO的LP / P / HP DC-DC模塊的關斷引腳，使能引腳將保持DC-DC模塊關閉，直到HPHA2的輸出在可接受的限制范圍內。如果DC-DC模塊正在提供重負載，這意味著這將不允許DC-DC轉換器在<300伏輸入時打開，其中HPHA2必須提供I =電源/ Vout的電流。
• 效率： 90％或更高（從170到250V AC或三相輸入最小95％）

完整電氣規范：
注意：穩壓365V直流輸出可直接用于許多電機，激光和直接驅動應用。

• 通用輸入電壓（47至440 Hz）： 85至250V AC。
  • 注意： 對于110 / 220V AC操作，請勿連接“AC3”端子。
• 降額輸出功率低于220V AC（參見下面的“輸出功率”）
• 對于大于60 Hz的頻率，功率因數將減小。如有特殊要求，請咨詢工廠。
• 為獲得最佳效率，建議使用170至250V AC。（110V AC輸入的典型效率為90％，220V AC輸入的典型效率為95％）
• 三相輸入： 208V AC±20％線對線三相輸入
• 輸出功率：最大2000瓦@ 220V AC。將輸出功率從220 VAC線性降低0.5％/ Volt至170 VAC（最大功率@ 170 VAC輸入= 1,500 W）。110 VAC最大1,000瓦。將輸出功率從110VaX線性降低1.2％/ Volt至85 VAC（最大功率@ 85 VAC輸入= 700瓦）。
• 滿載時的輸出電壓容差： ±2％
• 工作頻率： 100KHz
• 工作溫度： 0oC至+85oC基板，無需額定功率。
• 所需的輸出電容：建議在2000W時為1.5m F至1200μF。這將保證紋波電壓小于10Vpp。 請參閱其他功率電平，線路頻率或Vpp紋波的公式。
  • 注意： 必須連接輸出電容或損壞電源。
• 隔離：
  • 輸入到輸出：無
    輸入/輸出到底板：2121V DC
• 負載調節： （10％至100％負載±3％）
• 熱關斷： 90至100oC底板
• 短路保護： HPHA2需要一個與輸入串聯的15安培快速熔斷保險絲。
• 重量： 7.2盎司（231克）典型

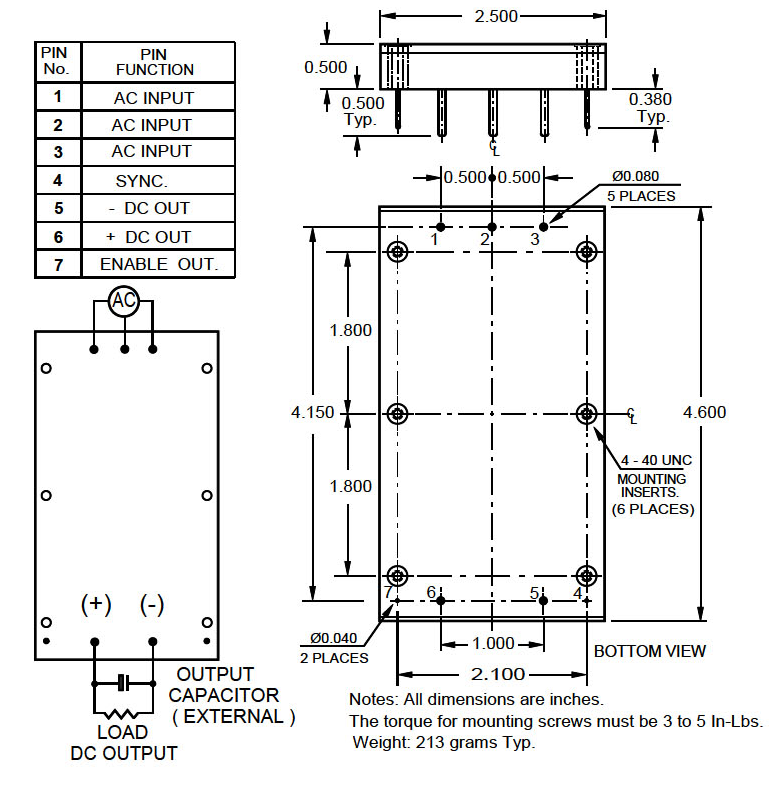

2kw三相交流AC-DC電源模塊結構圖
