Cyntec教你一招辨明阻隔電源模塊和非阻隔電源
發布時間：2020-02-28 14:17:31 瀏覽：1969
日常大都觸摸的電源大致可分為用于交流電路的電源變壓器，或是由多個電子元件組成的開關電源及線性電源，它們都存在阻隔電源和非阻隔電源。非阻隔電源大都都是共地的，也便是輸出端也是對地電壓，存在觸電危險及共地雜波攪擾的可能。
而阻隔電源一般使用1比1變壓器將輸入輸出阻隔開來，輸出端對地懸空，任何一根輸出線對地?zé)o電壓，由于不是同一個電力系統，所以人觸摸到任何一根輸出線都不會觸電。市電之所以分前方零線便是由于零線接地，前方對零線有電壓，當人摸到前方會觸電，而阻隔變壓器出來的線不接地，所以任何一根都對人無危險。另外還可以通過鐵芯的高頻抑制作用濾除市電雜波攪擾，不過一般使用阻隔電源首要都是為了安全功能。
阻隔型變壓器的初級線圈和次級線圈是完全獨立的，在一些特點場合還會在初次級之間加靜電阻隔用以消除高頻攪擾。其安全功能最好，有時即便不需要變壓也會選用這種，如輸入輸出都是220V的專用阻隔變壓器。
非阻隔型變壓器又稱自耦變壓器，一般以調壓器的形式出現，由于只有一個線圈，很方便做成可調壓的結構。在相同分量的前提下要比阻隔型變壓器的功率要大。
由電子元件組成的電源可分為開關電源、線性電源、阻容降壓型電源三種，其中阻隔型線性電源帶有笨重的變壓器，很容易區別。阻容降壓型電源屬于非阻隔型電源，下面說明下阻隔型開關電源和非阻隔開關電源的區別。
非阻隔電源選用的是一個線圈電感，而阻隔電源模塊把電感做成變壓器的形式，將輸入輸出完全隔開，輸入輸出的反饋大都選用光耦完成。簡略判斷可看電源是否存在光耦，如存在便是阻隔電源，如沒有則對錯阻隔電源的幾率大。由于有的阻隔電源是不帶光耦的，但對錯阻隔電源一定不帶光耦。
對于一些看不了或是要辨明的，可使用萬用表來測試。把萬用表?yè)苤翚W姆檔的高阻檔位，指針表R*10K、數字表用二極管檔，直接丈量電源輸入和輸出端之間是否處于∞大的絕緣狀態，并且每根線的正反向都要量。假如是阻隔型電源無論怎樣丈量都不會導通，反之則對錯阻隔。

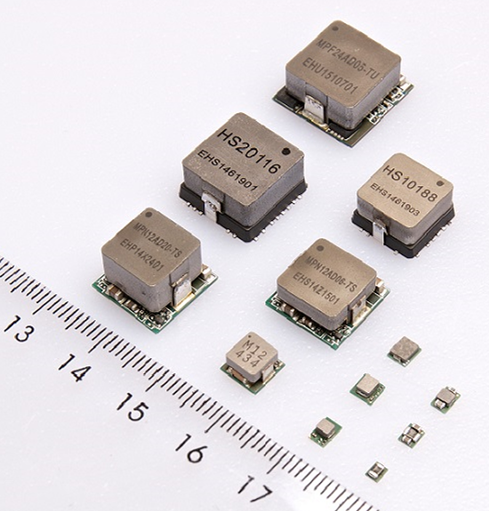

深圳市立維創展科技主要提供微波功率放大器芯片和進口電源模塊產品，代理品牌包含AMCOM、PICO、Cyntec、CUSTOM MMIC、RF-LAMBDA、ADI、QORVO、MA-COM、SOUTHWEST西南微波等，立維創展致力為客戶提供高品質、高質量、價格公正的微波元器件產品。立維創展授權代理經銷Cyntec全線產品，并為中國大陸市場提供技術支持。歡迎咨詢。
