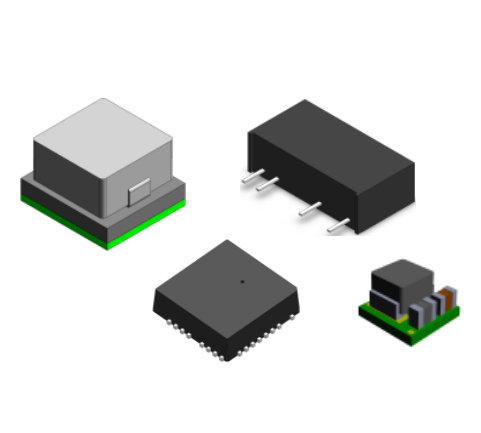

規劃一個根據PWM操控的boost升壓式Cyntec電源模塊DC-DC電源轉化芯片，該芯片實現根據雙環(電壓環和電流環)一階操控體系的電流形式PWM操控電路，在該集成模塊內將包含操控、驅動、維護、檢測電路等。最終在電路體系根本結構的基礎上，結合電力電子技術與微電子技術，采用采用BiCMOS工藝，具體針對DC-DC改換電路的實現進行研究。

Cyntec電源模塊體系各個功能模塊：

① 差錯放大電路差錯是用于調整改換器的高增益差分放大器。放大器發生差錯信號，他被供應PWM比較器。當輸出電壓樣本與內部電壓基準比較并放大差值時發生差錯信號。差錯放大器的2號腳Vref便是基準電壓發生的固定基準。

② PWM比較器當來自電流取樣信號，當然是電感電流和振蕩器發生的補償諧波想加后的電流信號，超越差錯信號時，PWM比較器翻轉，復位驅動鎖存器斷開電源開關，以此來操控開關管的注冊與關斷。

③ 振蕩器模塊振蕩器電路提供必定頻率的時鐘信號，以設置改換器工作頻率，以及用于斜率補償的守時斜升波。時鐘波形為脈沖，而守時斜升波便是用于斜波補償的，在電感取樣端相加。

④ 驅動器鎖存器鎖存器包含RS觸發器與相關邏輯，它經過接通和斷開驅動電路來操控電源開關的狀況。來自鎖存器的低輸出電平把它斷開。正常工作方式下，在時鐘脈沖期間觸發器被置為高電平，當PWM比較器輸出變為高電平時鎖存器復位。

⑤ 軟發動電路模塊當整個體系剛發動時，電感發生一個很大的沖擊電流，軟發動讓體系開始時不能在全占空比下發動，使輸出電壓以受控的上升速率添加至額外穩壓點。規劃思維是利用外接電容的充放電使得占空比慢慢進步，到達輸出安穩的意圖。

⑥ 電流采樣電路 提供斜率補償電流靈敏電壓給 PWM 比較器。

⑦ 維護電路模塊 監視電源開關的電流，若該值超越額外峰值，則該電路作用，重新開始軟發動周期。
