Anaren微波元器件中90度混合耦合器有哪些？
發布時間：2020-07-28 15:37:50 瀏覽：2175
Anaren是美國老牌的微波元件制造廠家。Anaren的射頻、微波元件已應用于航天、軍用和通訊市場，Anaren子品牌XINGER供應貼片混合耦合器、巴倫變壓器、延遲線、定向耦合器、Doherty合路器、功分器、微蜂窩型耦合器、 RF Crossovers產品。Anaren全線產品領有REACH和RoHS認證。
Anaren經由驗證的多層Xinger品牌產品陣容可為無線底子設施和消費電子應用供應種種無源RF組件，以及為國防應用供應少許軍事級組件。

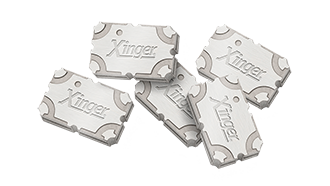

Anaren的Xinger品牌的90度混合耦合器是一種四端口裝備，用于在輸出端口之間以90度相移來均分輸入信號。Anaren的混合耦合器在很寬的帶寬局限內具有低插入消耗，嚴格的幅度平均和高功任性能，所以很適用功率放大器應用。
Anaren全部Xinger組件也都經由了嚴格的資格測試，并應用與普通基板兼容的熱伸展系數（CTE）的質料制造，例如FR4，G-10，RF-35，RO4350和聚酰亞胺。Xinger品牌的耦合器接納易于制造的表面安置套件供應。還符合RoHS要求，頻率局限為225 MHz至6.0 GHz，可處分高達500瓦的連續波功率。
深圳市立維創展科技是Anaren品牌的經銷商，主要提供貼片混合耦合器、巴倫變壓器、延遲線、定向耦合器、Doherty合路器、功分器、微蜂窩型耦合器、 RF Crossovers產品，產品原裝庫存，極具價格優勢，歡迎咨詢
零件號 | 頻率（GHz） | 功率（W） | 回波損耗（dB） | 插入損耗（dB） | 振幅平衡（dB） | 相平衡（度） | 隔離度（dB） |
11302-3 | 0.225-0.4 | 100 | 15.6 | 0.55 | +/- 0.50 | 90 +/- 2.0 | 15 |
11303-3 | 0.38-0.52 | 125 | 18.2 | 0.35 | +/- 0.30 | 90 +/- 3.0 | 20 |
11304-3S | 0.5-1.0 | 100 | 19.1 | 0.35 | +/- 0.55 | 90 +/- 3.0 | 20 |
11305-3S | 1.0-2.0 | 60 | 17.7 | 0.45 | +/- 0.55 | 90 +/- 3.0 | 20 |
11306-3S | 2.0-4.0 | 60 | 17.7 | 0.35 | +/- 0.55 | 90 +/- 5.0 | 20 |
1E1305-3 | 1.2-1.85 | 100 | 21 | 0.25 | +/- 0.50 | 90 +/- 4.0 | 21 |
1F1304-3S | 0.47-0.86 | 100 | 19.1 | 0.4 | +/- 0.50 | 90 +/- 3.0 | 21 |
1M803S | 5.0-6.0 | 20 | 20.4 | 0.25 | +/- 0.30 | 90 +/- 3.0 | 20 |
1P503AS | 1.7-2.0 | 30 | 18.2 | 0.25 | +/- 0.30 | 90 +/- 3.0 | 18 |
1P603AS | 2.3-2.7 | 25 | 20.8 | 0.3 | +/- 0.25 | 90 +/- 3.0 | 20 |
C0409J5003AHF | 0.4-0.9 | 4 | 15 | 0.8 | 1.8 | 8 | 18 |
C0727J5003AHF | 0.7-2.7 | 2 | 23 | 0.8 | 2.8 | 11 | 23 |
C0810J5003AHF | 0.8-1.0 | 4 | 21 | 0.6 | 0.9 | 7 | 18 |
C1015J5003AHF | 1.0-1.5 | 4 | 18 | 0.6 | 1 | 6 | 20 |
C1517J5003AHF | 1.5-1.7 | 4 | 20 | 0.3 | 0.6 | 4 | 24 |
C1720J5003AHF | 1.7-2.0 | 4 | 21 | 0.4 | 1 | 5 | 24 |
C2023J5003AHF | 2.0-2.3 | 4 | 18 | 0.4 | 0.8 | 6 | 21 |
C2327J5003AHF | 2.3-2.7 | 4 | 15 | 0.4 | 0.9 | 8 | 18 |
C3337J5003AHF | 3.3-3.7 | 4 | 15 | 0.3 | 1 | 7 | 18 |
C5060J5003AHF | 5.0-6.0 | 4 | 20 | 0.24 | 1 | 3.8 | 22 |
JP503AS | 2.0-2.3 | 25 | 20.8 | 0.3 | +/- 0.25 | 90 +/- 3.0 | 20 |
X3C06A4-03S | 0.41-0.86 | 275 | 20.8 | 0.2 | +/- 0.60 | 90 +/- 4.0 | 20 |
X3C07F1-03S | 0.6-0.9 | 25 | 25 | 0.15 | +/- 0.35 | 90 +/- 4.0 | 26 |
X3C07P1-03S | 0.6-0.9 | 130 | 24.9 | 0.17 | +/- 0.17 | 90 +/- 2.0 | 25 |
X3C09A2-03 | 0.7-1.0 | 300 | 24.9 | 0.15 | +/- 0.30 | 90 +/- 4.0 | 25 |
X3C09F1-03S | 0.8-1.0 | 25 | 25 | 0.15 | +/- 0.30 | 90 +/- 4.0 | 26 |
X3C09P1-03S | 0.8-1.0 | 110 | 24.9 | 0.14 | +/- 0.14 | 90 +/- 2.0 | 25 |
X3C09P2-03S | 0.8-1.0 | 187 | 24.9 | 0.14 | +/- 0.14 | 90 +/- 2.0 | 25 |
X3C14F1-03S | 1.2-1.7 | 25 | 23 | 0.25 | +/- 0.35 | 90 +/- 4.0 | 23 |
X3C14P1-03S | 1.2-1.7 | 150 | 20 | 0.2 | +/- 0.35 | 90 +/- 4.0 | 23 |
X3C17A1-03WS | 0.69-2.7 | 50 | 17 | 0.45 | +/- 0.50 | 90 +/- 5.0 | 20 |
X3C19F1-03S | 1.7-2.3 | 25 | 25 | 0.2 | +/- 0.30 | 90 +/- 2.0 | 26 |
X3C19P1-03S | 1.7-2.0 | 110 | 24.9 | 0.12 | +/- 0.10 | 90 +/- 2.0 | 25 |
X3C19P2-03S | 1.7-2.0 | 176 | 24.9 | 0.12 | +/- 0.10 | 90 +/- 2.0 | 25 |
X3C20A2-03 | 1.7-2.2 | 200 | 24.9 | 0.2 | +/- 0.30 | 90 + / -4.0 | 25 |
X3C21P1-03S | 2.0-2.3 | 110 | 24.9 | 0.12 | +/- 0.12 | 90 +/- 2.0 | 25 |
X3C21P2-03S | 1.8-2.3 | 40 | 22 | 0.22 | +/- 0.22 | 90 +/- 4.0 | 23 |
X3C22E3-03S | 1.8-2.7 | 300 | 23 | 0.15 | +/- .30 | 90 +/- 4.0 | 23 |
X3C25F1-03S | 2.3-2.7 | 25 | 25 | 0.2 | +/- 0.30 | 90 +/- 4.0 | 26 |
X3C26P1-03S | 2.3-2.9 | 80 | 20.1 | 0.2 | +/- 0.40 | 90 +/- 4.0 | 20 |
X3C35F1-03S | 3.2-4.2 | 25 | 23 | 0.2 | +/- 0.30 | 90 +/- 4.0 | 23 |
X3C70F1-03S | 5.5-8.5 | 15 | 23 | 0.25 | +/- 0.30 | 90 +/- 4.0 | 23 |
X3C70F1-03S | 5.5-8.5 | 15 | 23 | 0.25 | +/- 0.30 | 90 +/- 4.0 | 23 |
X4C20J1-03G | 1.7-2.3 | 5 | 20 | 0.5 | +/- 0.5 | 90 +/- 4.0 | 20 |
X4C20K1-03S | 1.7-2.3 | 10 | 23 | +/- 0.30 | 0.3 | 90 +/- 4.0 | 23 |
X4C25J1-03G | 2.2-2.8 | 5 | 20 | 0.5 | +/- 0.5 | 90 +/- 4.0 | 20 |
X4C25K1-03S | 2.3-2.7 | 10 | 23 | +/- 0.30 | 0.3 | 90 +/- 4.0 | 23 |
X4C35J1-03G | 3.1-4.2 | 5 | 20 | 0.5 | +/- 0.5 | 90 +/- 4.0 | 20 |
X4C45J1-03G | 3.1-5.6 | 5 | 20 | 0.5 | +/- 0.5 | 90 +/- 4.0 | 20 |
X4C45K1-03S | 3.6-5.1 | 10 | 23 | 0.25 | +/- 0.30 | 90 +/- 4.0 | 23 |
X4C55J1-03G | 5.0-6.3 | 5 | 20 | 0.5 | +/- 0.5 | 90 +/- 4.0 | 20 |
X4C55K1-03S | 5.0-6.3 | 10 | 23 | 0.2 | +/- 0.30 | 90 +/- 4.0 | 23 |
XC0450E-03S | 0.46-0.47 | 100 | 20.1 | 0.35 | +/- 0.35 | 90 +/- 3.0 | 20 |
XC0450L-03S | 0.41-0.48 | 200 | 23.1 | 0.2 | +/- 0.15 | 90 +/- 2.0 | 23 |
XC0900A-03S | 0.811-1.0 | 225 | 24.9 | 0.12 | +/- 0.14 | 90 +/- 2.0 | 25 |
XC0900E-03S | 0.8-1.0 | 80 | 22.1 | 0.2 | +/- 0.15 | 90 +/- 3.0 | 23 |
XC0900L-03S | 0.8-1.0 | 225 | 24.9 | 0.12 | +/- 0.13 | 90 +/- 2.0 | 25 |
XC0900P-03AS | 0.8-1.0 | 28 | 20.1 | 0.4 | +/- 0.30 | 90 +/- 5.0 | 20 |
XC1400P-03S | 1.2-1.6 | 40 | 22.1 | 0.23 | +/- 0.30 | 90 +/- 3.0 | 23 |
XC1900A-03S | 1.7-2.0 | 150 | 24.9 | 0.12 | +/- 0.10 | 90 +/- 2.0 | 27 |
XC1900E-03S | 1.7-2.0 | 120 | 24.9 | 0.12 | +/- 0.10 | 90 +/- 2.0 | 25 |
XC2100A-03S | 2.0-2.3 | 145 | 24.9 | 0.12 | +/- 0.10 | 90 +/- 2.0 | 25 |
XC2100E-03S | 2.0-2.3 | 100 | 24.9 | 0.12 | +/- 0.10 | 90 +/- 2.0 | 25 |
XC2500A-03S | 2.3-2.7 | 200 | 23.7 | 0.1 | +/- 0.15 | 90 +/- 4.0 | 25 |
XC2500E-03S | 2.3-2.7 | 80 | 22.1 | 0.15 | +/- 0.15 | 90 +/- 3.0 | 22 |
XC2650P-03S | 2.65-2.8 | 50 | 20.8 | 0.25 | +/- 0.15 | 90 +/- 3.0 | 20 |
XC3500M-03S | 3.3-3.8 | 70 | 20.8 | 0.25 | +/- 0.25 | 90 +/- 3.0 | 21 |
XC3500P-03S | 3.3-3.8 | 55 | 20.8 | 0.25 | +/- 0.25 | 90 +/- 3.0 | 21 |
XEC24A6-03G | 2.4-2.5 | 600 | 20 | 0.15 | +/- 0.30 | 90 +/- 4.0 | 20 |
XEC24E3-03G | 2.4-2.5 | 300 | 23 | 0.15 | +/- 0.25 | 90 +/- 4.0 | 23 |
