Ironwood Electronics高帶寬應用插座的GHz BGA和QFN / MLF插座
發布時間：2020-10-14 14:57:46 瀏覽：1700
Ironwood Electronics的GHz BGA和QFN/MLF插座是原型制作和測試幾乎所有BGA或QFN設備應用的理想選擇。這些ZIF插座提供了出色的信號完整性，但仍然具有成本效益。采用創新的彈性體互連技術，Ironwood Electronics插座提供高達40GHz的低信號損耗，并支持低至0.3mm的BGA或QFN/MLF間距。
Ironwood Electronics使用安裝孔和定位孔在目標系統的BGA焊盤上機械安裝GHz BGA插座。這些低插座每側僅比實際的IC封裝大2.5毫米。它們支持尺寸從55毫米到1毫米的集成電路器件。更大的機身可能需要背板。如果目標PCB的背面包含電容器和電阻，則可以設計定制的絕緣板，并為這些元件切出空腔。絕緣板夾在背板和目標PCB之間。

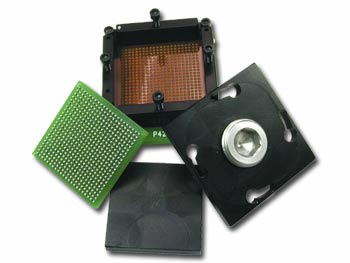

Ironwood Electronics插座經過精密設計，可將IC引導到每個球的正確連接位置，并使用鋁制散熱器螺釘提供壓縮。Ironwood Electronics插座的設計可以在沒有額外散熱的情況下散熱高達幾瓦，使用定制的散熱器可以承受高達100瓦的功率。用戶只需將集成電路放入插座中，放置壓盤，旋轉蓋子，并在散熱器螺釘上施加扭矩即可連接IC。它與備用的sbt-bga插座封裝和其他插座技術兼容。如果PCB中已經存在孔，可以定制GHz彈性體插槽以容納它們。一個典型的GHz彈性體插座與旋轉蓋顯示。
Ironwood Electronics插座中用作IC封裝和電路板之間接觸器的z軸導電彈性體是一個低電阻連接器。彈性體由間距小的鍍金絲基體和柔軟的硅橡膠絕緣片組成。鍍金的銅線從有機硅晶片的上下表面突出數微米。自感值為0.06nh。每個觸點的電流容量為2A。彈性體的工作溫度范圍為-35C至125C。
Ironwood electronics是美國著名的高可靠性試驗臺產品制造商。產品已通過ISO9001:2015、RoHS和ITAR認證。Ironwood Electronics電子產品系列包括插座、適配器、測試系統定制等。深圳市立維創展科技授權代理 Ironwood Electronics產品，在中國區銷售與技術服務支持。歡迎咨詢。
*部分產品型號請咨詢我們的銷售工程師。
| 40GHZ Elastomer BGA socket SG15-BGA-1xxx (0.4mm, 0.5mm, 0.65mm pitch) |
PART
NUMBER | ROHS | Top
Pitch
(mm) | Max
Pincount | IC Size
X
(mm) | IC Size
Y
(mm) | IC Size
Tolerance
(mm) | IC
Array
X | IC
Array
Y | IC Ball
Height
Min (mm) | IC Ball
Height
Max (mm) | IC Total
Height
Max (mm) | IC Ball
Coplanarity
(mm) | IC Ball
Diameter
Max (mm) | Backing
Plate | Cavity
Down | IC Top
Surface | Socket
Lid | Heat
Sink | Part
Description |
|---|
| SG15-BGA-1000 | yes | 0.4 | 1156 | 14 | 14 | 0.1 | 34 | 34 | 0.15 | 0.23 | 1 | 0.08 | 0.3 | yes | yes | Flat | Swivel |
| GHz BGA Socket (ZIF) |
| SG15-BGA-1001 | yes | 0.4 | 1292 | 14 | 15.5 | 0.1 | 34 | 38 | 0.06 | 0.25 | 1.31 | 0.05 | 0.25 | yes | no | Flat | Swivel |
| GHz BGA Socket (ZIF) |
| SG15-BGA-1002 | yes | 0.4 | 225 | 7 | 7 | 0.1 | 15 | 15 | 0.14 | 0.24 | 0.95 | 0.08 | 0.3 | yes | no | Flat | Swivel |
| GHz BGA Socket (ZIF) |
| SG15-BGA-1003 | yes | 0.65 | 134 | 10 | 11.5 | 0.1 | 10 | 17 | 0.22 |
| 0.7 | 0.08 | 0.36 | no | no | Flat | Swivel |
| GHz BGA Socket (ZIF) |
| SG15-BGA-1004 | yes | 0.65 | 121 | 8 | 8 | 0.1 | 11 | 11 | 0.15 | 0.25 | 1.52 | 0.08 | 0.35 | yes | no | Flat | Swivel |
| GHz BGA Socket (ZIF) |
| SG15-BGA-1005 | yes | 0.65 | 81 | 6.5 | 6.5 | 0.1 | 9 | 9 | 0.2 | 0.3 | 1 | 0.1 | 0.35 | yes | no | Flat | Swivel |
| GHz BGA Socket (ZIF) |
| SG15-BGA-1006 | yes | 0.5 | 112 | 6 | 6 | 0.1 | 12 | 12 | 0.15 |
| 0.8 | 0.08 | 0.35 | no | no | Flat | Swivel |
| GHz BGA Socket (ZIF) |
| SG15-BGA-1007 | yes | 0.4x0.3 | 29 | 1.74 | 2.05 | 0.1 | 5 | 6 | 0.09 | 0.15 | 0.46 | 0.08 | 0.18 | yes | no | Flat | Swivel |
| GHz BGA Socket (ZIF) |
| 40GHz Elastomer QFN socket SG25-2xxx (0.4mm, 0.5mm, 0.65mm pitch) |
PART
NUMBER | ROHS | Top
Pitch
(mm) | Max
Pincount | IC Size
X
(mm) | IC Size
Y
(mm) | Socket
Lid | Part
Description |
|---|
| SG25-QFN-2000 | YES | 0.5 | 12 | 7.87 | 4.26 | Swivel | GHz QFN/MLF Socket (ZIF) |
| SG25-QFN-2001 | YES | 0.4 | 32 | 4 | 4 | Swivel | GHz QFN/MLF Socket (ZIF) |
| SG25-QFN-2002 | YES | 0.4 | 11 | 1.5 | 1.5 | Swivel | GHz QFN/MLF Socket (ZIF) |
| SG25-QFN-2003 | YES | 0.4 | 10 | 1.5 | 1.2 | Swivel | GHz QFN/MLF Socket (ZIF) |
| SG25-QFN-2004 | YES | 0.4 | 44 | 5 | 5 | Swivel | GHz QFN/MLF Socket (ZIF) |
| SG25-QFN-2005 | YES | 0.5 | 48 | 7 | 7 | Swivel | GHz QFN/MLF Socket (ZIF) |
| SG25-QFN-2006 | YES | 0.5 | 40 | 6 | 6 | Swivel | GHz QFN/MLF Socket (ZIF) |
| SG25-QFN-2007 | YES | 0.5 | 148 | 10 | 8 | Swivel | GHz QFN/MLF Socket (ZIF) |
| SG25-QFN-2008 | YES | 0.4 | 48 | 7 | 7 | Swivel | GHz QFN/MLF Socket (ZIF) |
| SG25-QFN-2010 | YES | 0.35 | 88 | 9 | 9 | Swivel | GHz QFN/MLF Socket (ZIF) |
| SG25-QFN-2011 | YES | 0.5 | 36 | 6 | 6 | Swivel | GHz QFN/MLF Socket (ZIF) |
