ARRA微型無級衰減器
發布時間：2020-10-29 15:31:22 瀏覽：1692

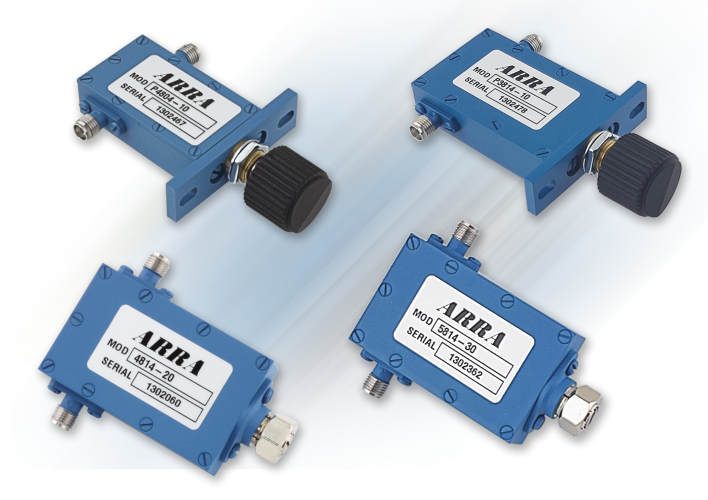

ARRA微型無級衰減器代表了最完整的微型連續可變衰減器系列。大多數型號的重量為2到3盎司，并且已經過各種軍事用途的認證。ARRA微型無級衰減器由于其非接觸衰減，可以提供最大的無磨損性能和高可靠性。
標準形式的ARRA微型無級衰減器是理想的應用，在那里可以設置衰減，然后鎖定和放置很長時間不移動。ARRA微型無極衰減器面板安裝版本是需要通過輸出功率調整和監測前面板的應用的理想選擇。
ARRA微型無極衰減器計數轉臺是需要校準或復位基準的面板安裝應用的理想選擇。數字計數器版本執行與轉臺相同的任務，但具有更高的分辨率。校準表可用于校準T&D選項。
ARRA微型無級衰減器通用技術條件
射頻功率：平均5W，峰值3kW
連接器：SMA母標準
溫度范圍：-55°C至+85°C
可復位性：0.1dB或更高
材料：閥體-鋁/連接器-不銹鋼
表面處理：符合MIL-C-22750的ARRA藍色
安裝要求：所有模板都有螺紋孔或通孔
ARRA是美國著名的微波器件制造商，專業生產同軸和波導接口產品。ARRA產品包括：衰減器、直流隔離器、耦合器、功分器、合路器、移相器、開關等。ARRA產品標準符合MIL-Q-9858A和MIL-I-45208，以及NASA和航空航天標準。
深圳市立維創展科技有限公司，授權代理銷售ARRA產品，歡迎客戶咨詢。
頻率范圍（GHz） | 衰減范圍（dB） | 駐波比（最大值） | 插入損耗
（最大dB） | 標準外形 | 型號。 * |
1.0-2.0 | 10 | 1.8 | 0.5 | 3651 | 3814-10 |
1.5-2.0 | 15 | 1.7 | 0.5 | 3651 | 3814-15 |
2.0-4.0 | 10 | 1.8 | 0.5 | 2191 | 4804-10 |
20 | 1.5 | 0.5 | 3651 | 4814-20 |
2.5-4.0 | 10 | 1.5 | 0.5 | 2191 | 4804-10X |
3.6-4.3 | 10 | 1.5 | 0.5 | 2191 | 4-5804-10 |
20 | 1.5 | 0.5 | 2191 | 4-5804-20 |
30 | 1.5 | 0.5 | 3651 | 4-5814-30 |
4.0-8.0 | 10 | 1.5 | 0.5 | 2191 | 5804-10 |
20 | 1.5 | 0.5 | 2191 | 5804-20 |
30 | 1.5 | 0.5 | 3651 | 5814-30 |
6.0-11.0 | 10 | 1.5 | 0.5 | 2191 | 5-6804-10 |
20 | 1.5 | 0.5 | 2191 | 5-6804-20 |
30 | 1.5 | 0.5 | 2191 | 5-6804-30 |
40 | 1.5 | 0.5 | 3651 | 5-6814-40 |
8.0-12.4 | 10 | 1.5 * | 0.5 | 2191 | 6804-10 |
20 | 1.5 * | 0.5 | 2191 | 6804-20 |
30 | 1.5 * | 0.5 | 2191 | 6804-30 |
40 | 1.5 * | 0.5 | 3651 | 6814-40 |
8.0-18.0 | 10 | 1.5 * | 1.0 | 2191 | 9804-10 |
20 | 1.5 * | 1.0 | 2191 | 9804-20 |
30 | 1.5 * | 1.0 | 2191 | 9804-30 |
40 | 1.5 * | 1.0 | 3651 | 9814-40 |
12.0-18.0 | 10 | 1.7 | 1.0 | 2191 | 9804-10X |
20 | 1.7 | 1.0 | 2191 | 9804-20X |
30 | 1.7 | 1.0 | 2191 | 9804-30X |
40 | 1.7 | 1.0 | 2191 | 9804-40X |
帶有頻率模型的平板
頻率范圍（GHz） | 衰減范圍（dB） | 衰減vs（頻率±dB） | 駐波比（最大值） | 插入損耗（最大dB） | 構成因素 | 標準型號 |
2.5-3.0 | 20 | 1.0 | 1.5 | 0.5 | 3651 | 4813-20A |
2.9-3.1 | 10 | 0.5 | 1.5 | 0.5 | 3651 | 4813-10A |
20 | 0.5 | 1.5 | 0.5 | 3651 | 4813-20B |
3.0-4.0 | 15 | 1.0 | 1.5 | 0.5 | 3651 | 4813-15A |
3.7-4.2 | 20 | 1.0 | 1.5 | 0.5 | 3651 | 4-5813-20 |
4.0-8.0 | 10 | 1.0 | 1.5 | 0.5 | 3651 | 5813-10 |
20 | 1.5 | 1.5 | 0.5 | 3651 | 5813-20 |
5.4-5.9 | 20 | 0.5 | 1.5 | 0.5 | 3651 | 5813-20A |
5.9-6.5 | 20 | 0.5 | 1.5 | 0.5 | 3651 | 5813-20B |
7.2-7.8 | 30 | 0.5 | 1.5 | 0.5 | 3651 | 5813-30A |
7.2-8.4 | 30 | 1.0 | 1.5 | 0.5 | 3651 | 5-6813-30A |
7.9-8.4 | 30 | 0.5 | 1.5 | 0.5 | 3651 | 6813-30A |
8.0-12.4 | 10 | 0.5 | 1.5 * | 0.5 | 3651 | 6813-10 |
20 | 1.0 | 1.5 * | 0.5 | 3651 | 6813-20 |
8.0-18.0 | 10 | 1.5 | 1.5 * | 1.0 | 2191 | 9803-10 |
8.5-10.5 | 10 | 0.5 | 1.5 | 0.5 | 2191 | 6803-10A |
20 | 0.5 | 1.5 | 0.5 | 2191 | 6803-20A |
10.0-12.0 | 30 | 0.5 | 1.5 | 0.5 | 2191 | 6803-30A |
10.5-12.4 | 10 | 0.5 | 1.6 | 0.5 | 2191 | 6803-10B |
20 | 0.5 | 1.6 | 0.5 | 2191 | 6803-20B |
12.0-18.0 | 10 | 1.0 | 1.7 | 1.0 | 2191 | 9803-10A |
