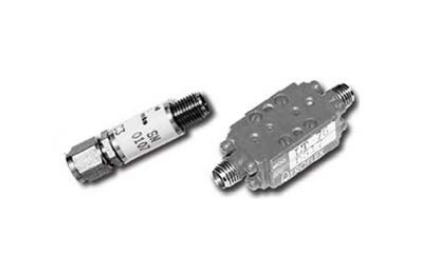

Aeroflex同軸和帶狀線模塊限制器
發布時間：2020-11-11 15:38:53 瀏覽：1656
Pin二極管和低泄漏限制器
傳統限幅器的泄漏電平通常高達+20dbm，恢復時間小于40nsec。Aeroflex微波管腳二極管和低泄漏限制器型號可處理高達100W的峰值功率，覆蓋頻率從100MHz到40GHz。Aeroflex限制器的1dB壓縮約為+11dbm。提供具有更高功率處理的定制型號。
Aeroflex低泄漏限制器比傳統限制器具有更低的閾值和泄漏水平，以保護更敏感的部件。Aeroflex限制器閾值（1dB壓縮）通常為+5dBm。Aeroflex低泄漏限制器還可以處理100W以上的峰值功率水平。峰值漏電比CW漏電更高，因為它們與傳統限制器相同。當頻率低于2GHz時，這種情況會被夸大。
特征
?低插入損耗
?低泄漏電源電路保護
?高CW功率處理
?密封模塊
?多種包裝風格
?提供定制設計
Frequency Range (GHz) | Part Number | Peak Input Power (W) | CW Input Power (Watts) | Maximum Flat Leakage (Peak Power) (+dBm) | Maximum Flat Leakage (CW Power) (+dBm) | Maximum Insertion Loss (dB) | Maximum VSWR | Standard Case Styles | Optional Case Styles | Limiter Type |
0.1 - 1.1 | ACLM-4538 | 100 | 2 | 20 | 18 | 0.4 | 1.4:1 | C3 | C36,C37,M22 | Pin Diode |
0.5 - 2 | ACLM-4530 | 100 | 2 | 20 | 18 | 0.4 | 1.4:1 | C3 | C36,C37,M22 | Pin Diode |
0.1 - 4 | ACLM-4637 | 100 | 2 | 20 | 17 | 0.5 | 1.4:1 | C3 | C36,C37,M22 | Pin Diode |
4 - 8 | ACLM-4532 | 100 | 2 | 20 | 17 | 1.0 | 1.5:1 | C3 | C36,C37,M22 | Pin Diode |
8 - 12 | ACLM-4533 | 100 | 2 | 21 | 18 | 1.5 | 1.6:1 | C3 | C36,C37,M22 | Pin Diode |
0.5 - 18 | ACLM-4601 | 100 | 1 | 21 | 18 | 1.8 | 1.9:1 | C36 | C37,M22 | Pin Diode |
2 – 18 | ACLM-4537 | 100 | 1 | 21 | 18 | 1.8 | 1.9:1 | C36 | C37,M22 | Pin Diode |
0.02 - 0.5 | ACLM-4594F | 100 | 3 | - | 13.5 | 0.4 | 1.3:1 | C3 | C36,C37,M10,M22 | Low Leakage |
0.1 - 2 | ACLM-4800F | 100 | 2 | - | 13.5 | 0.5 | 1.3:1 | C3 | C36,C37,M10,M22 | Low Leakage |
0.5 - 2 | ACLM-4650F | 100 | 2 | - | 13.5 | 0.5 | 1.4:1 | C3 | C36,C37,M10,M22 | Low Leakage |
0.5 - 6 | ACLM-4700F | 100 | 2 | - | 13.5 | 0.8 | 1.5:1 | C3 | C36,C37,M22 | Low Leakage |
2 - 8 | ACLM-4504F | 100 | 2 | - | 13 | 0.8 | 1.5:1 | C3 | C36,C37,M22 | Low Leakage |
1 - 18 | ACLM-4618F | 100 | 2 | - | 13 | 2.4 | 2.4:1 | C36 | C37,M22 | Low Leakage |
高功率和表面安裝限制器
高功率限制器用于保護敏感接收器電路免受近距離威脅（如大功率雷達或通信發射機）。Aeroflex 60W型號可處理高功率CW。所有Aeroflex型號都能處理1000W峰值，具有低插入損耗和低泄漏水平。Aeroflex限制器可用于n型或SMA連接器版本。
Aeroflex表面安裝限制器的設計目的是提供比傳統限制器更高的功率處理，緊湊的設計。這些器件覆蓋20–6000 MHz的頻帶，并將10W CW的輸入功率限制在-55C至+85C的工作溫度范圍內。峰值功率處理額定為1kW，脈沖寬度為1US，占空比為0.1%。
Aeroflex的典型泄漏水平小于12.5dbm（在1W輸入下測量）。這些裝置有下拉式和表面安裝兩種。
特征
低插入損耗
低泄漏電源電路保護
高CW功率處理
多種包裝樣式-高功率
密封模塊-表面安裝
Frequency Range (GHz) | Part Number | Peak Input Power (KW) | CW Input Power (Watts) | Maximum Flat Leakage (CW Power) (+dBm) | Maximum Insertion Loss (dB) | Maximum VSWR | Standard Case Styles | Optional Case Styles | Limiter Type |
0.0005 - 0.03 | ACLM-4869 | 1 | 60 | 14 | 0.1 | 1.25:1 | C46 | C24,C25,C88,C89,M70 | High Power |
0.1 - 0.5 | ACLM-4930 | 1 | 60 | 14 | 0.2 | 1.25:1 | C46 | C24,C25,C88,C89,M70 | High Power |
0.1 - 1.0 | ACLM-4871 | 1 | 60 | 14 | 0.2 | 1.28:1 | C46 | C24,C25,C88,C89,M70 | High Power |
0.002 - 1.5 | ACLM-4932 | 1 | 60 | 14 | 0.25 | 1.25:1 | C46 | C24,C25,C88,C89,M70 | High Power |
0.02 - 2.0 | ACLM-4924 | 1 | 60 | 13 | 0.35 | 1.25:1 | C46 | C24,C25,C88,C89,M70 | High Power |
0.5 - 2.0 | ACLM-4947 | 1 | 60 | 14 | 0.35 | 1.25:1 | C46 | C24,C25,C88,C89,M70 | High Power |
0.0001 - 3.0 | ACLM-4896 | 1 | 60 | 13 | 0.4 | 1.25:1 | C46 | C24,C25,C88,C89,M70 | High Power |
2.0 - 3.0 | ACLM-4828 | 1 | 60 | 13 | 0.5 | 1.25:1 | C46 | C24,C25,C88,C89,M70 | High Power |
0.6 - 3.1 | ACLM-4891 | 1 | 60 | 13 | 0.5 | 1.25:1 | C46 | C24,C25,C88,C89,M70 | High Power |
2.7 - 3.1 | ACLM-4852 | 1 | 60 | 13 | 0.5 | 1.25:1 | C46 | C24,C25,C88,C89,M70 | High Power |
3.0 - 3.7 | ACLM-4905 | 1 | 60 | 13 | 0.8 | 1.9:1 | C46 | C24,C25,C88,C89,M70 | High Power |
2.0 - 4.0 | ACLM-4943 | 1 | 60 | 13 | 1.2 | 2:1 | C46 | C24,C25,C88,C89,M70 | High Power |
0.02 - 3.0 | ACLM-4812F | 1 | 10 | 12.5 | 1.0 | 1.4:1 | M17 | M16, M22 | Surface Mount |
0.02 - 6.0 | ACLM-4748F | 1 | 10 | 12.5 | 1.0 | 1.4:1 | M17 | M16, M22 | Surface Mount |
2.0 - 6.0 | ACLM-4805F | 1 | 10 | 12.5 | 1.0 | 1.4:1 | M17 | M16, M22 | Surface Mount |
0.02 - 1.0 | ACLM-4866F | 1 | 10 | 12.5 | 0.7 | 1.4:1 | M17 | M16, M22 | Surface Mount |
深圳市立維創展科技是Aeroflex經銷商，主要提供Aeroflex原產品系列衰減器，終端負載，限幅器產品，產品原裝庫存，極具價格優勢，歡迎咨詢
