EUVIS任意波形發生器-AWG
發布時間：2021-03-19 16:50:59 瀏覽：2437

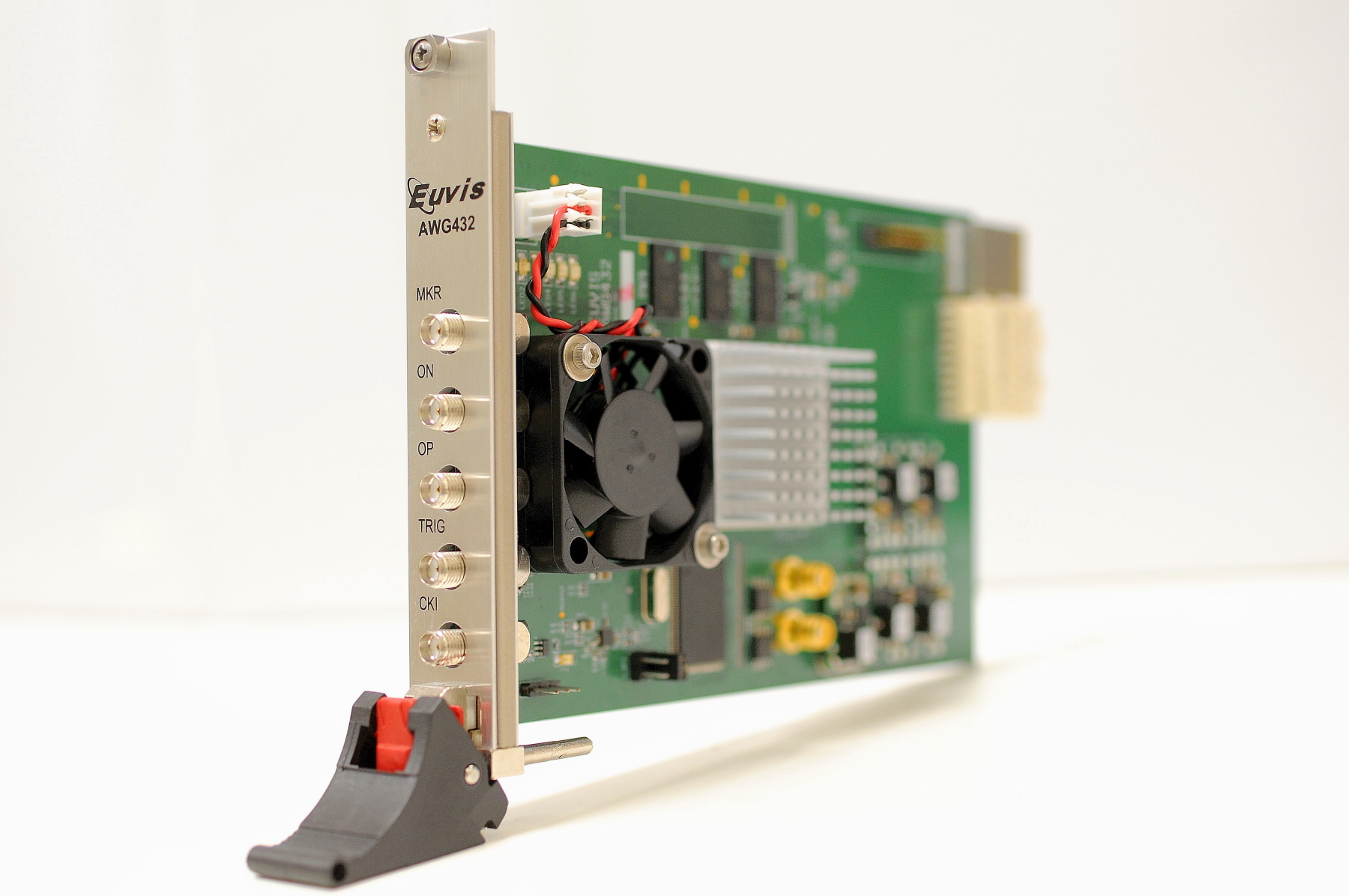

EUVIS AWG模塊發生任意連續性波波型，采樣頻率高達8GSPS。板載SRAM/DRAM提供高達8M/1Gx12位數據信息存儲器。EUVIS AWG模塊可由PC通過USB或PCIe接口實現調節。僅有的射頻輸入是單端時鐘源，最高工作頻率為4GHz。EUVIS模塊的射頻輸出由一個帶50歐姆反向終端的差分模擬輸出組成。這些功能模塊接收高速觸發數據信號并發生同步輸出和可編程控制器標記數據信號。波型形成可以是連續性模式或突發/脈沖模式。能夠使用客戶頁面選取動態修改波型內容。所附的API提供了接口軟件開發。
主要特點
12位DAC，10位線性度
時鐘頻率高達5GHz
采樣頻率高達8GSPS
多頁配備，最高8M/1G12位字存儲深度
LFM波型高達2/256毫秒，最高時鐘頻率
接收外部觸發并形成可編程控制器標記數據信號
可編程控制器周期長度
PCIe/USB接口
12V開關電源
客戶友好的輸入數據類型和各種各樣內置波型
選用API和軟件驅動程序，系統軟件開發方便
應用領域：
AWG功能模塊的靈活性，能夠形成任意模式的高采樣頻率、動態頁面選取和連續性或突發模式操作，使AWG可適用于多種應用領域，如：
線性調頻（LFM）和線性調頻（FMCW）
調頻連續性波雷達（FMCW）
敏感的本地頻率合成
電子戰
射頻信號源發生
迅速跳頻
VSAT衛星通訊
測試和測量設備
深圳市立維創展科技是EUVIS的代理經銷商，主要提供EUVIS的全球頂尖的高速數模轉換DAC、直接數字頻率合成器DDS、復用DAC的芯片級產品，以及高速采集板卡、動態波形發生器等產品，原裝現貨，價格優勢，歡迎咨詢。
詳情了解EUVIS請點擊：http://www.sengliu.cn/brand/24.html
更多產品咨詢，請聯系我們的銷售代表：0755- 83642657 QQ： 2295048674
AWG產品線：
范圍 | AWG414 | AWG474 | AWG872 |
DAC分辨率位 | 12 | 10 | 11 |
輸出數據速率（GSPS） | 4 x 2 | 4 x 2 | 8 x 2 |
輸入時鐘頻率（GHz） | 4 | 4 | 4 |
最大波形長度（樣本） | 4M x 2 | 1G x 2 | 8M x 2 |
界面 | USB | USB | USB |
最小波形長度，連續模式（樣本） | 128 | 128 /通道 | 256 |
最小波形長度突發模式，
（樣本） | 1024 | 1024 | 1536 |
標記數 | 1 | 2 | 3 |
最小標記長度（樣本） | 32 | 32 | 64 |
