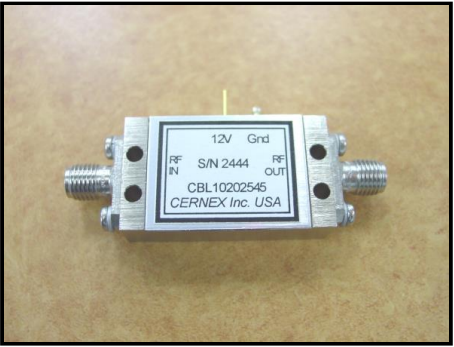

CERNEX寬帶低噪聲放大器 CBL
發布時間：2021-08-11 16:55:06 瀏覽：1459
CERNEX的CBL系列產品是通用放大器，適用于需要低至高增益塊功放的商業服務和軍事系統的應用領域。CERNEX寬帶低噪音放大器CBL結構緊湊，堅固耐用，可設計用作商業服務和軍事操作系統，在這些系統中面臨嚴峻的環境。
特征：
覆蓋范圍從0.01到97.0GHz（倍頻程/多倍頻程）
噪聲系數低至1.5dB。
寬動態范圍。
緊湊型/堅固的薄膜結構特征。
深圳市立維創展科技有限公司，贏得CERNEX授權代理銷售，期待與業界合作，歡迎咨詢。
Model Number | Frequency Range (GHz) | Gain (dB) Min. | SS Flatness (+/-dB) Max. | NF (dB) Max. | P1dB (dBm) Min. | VSWR In/Out Max. | Current @ 12-15 VDC (mA) Typ. | Case Type |
CBLH1012025 | 10KHz-1GHz | 20 | 2.0 | 2.5@>0.2 | 5 | 2.5:1 | 150 | FKS4 |
CBLK1013035 | 10KHz-1GHz | 30 | 2.0 | 4.50 | 8 | 2:01 | 200 | FKS4 |
CBLH1013030 | 10Khz-1GHz | 29 | 4.0 | 3.00 | 8 | 2.5:1 | 175 | FKS4 |
CBLV3033220 | 30KHz-3GHz | 32 | 3.5 | 2.00 | 10 | 2:01 | 200 | FKS4 |
CBLK3083035 | 30KHz-8GHz | 30 | 1.5 | 3.50 | 10 | 2:01 | 300 | FKS4 |
CBLH3302060 | 30KHz-30GHz | 20 | 3.5 | 6.00 | 8 | 2:01 | 180 | FKS3 |
CBLV1033030 | 100KHz-3GHz | 30 | 3.0 | 3.00 | 10 | 2.3:1 | 300 | FKS4 |
CBLH1183540 | 100Khz-18GHz | 33 | 3.5 | 4.50 | 10 | 2.5:1 | 300 | FKS4 |
CBLH1102825 | 0.01-10 | 28 | 1.5 | 2.50 | 17 | 2:01 | 250 | MSA6 |
CBLV1203560-01 | 0.01-20 | 35 | 2.5 | 6.00 | 8 | 2.3:1 | 375 | MKS3 |
CBLH2012020 | 0.02-1 | 20 | * | 2.00 | 20 | 2.5:1 | 175 | HNS3 |
CBLV3013012 | 0.03-1.5 | 30 | 12.0 | 1.20 | 12 | 2:01 | 200 | HNS3 |
CBLH3264545 | 0.03-26.5 | 45 | 2.5 | 4.50 | 10 | 2.5:1 | 300 | MK4 |
CBLV3401570 | 0.03-40 | 15 | 3.75 | 10.00 | 15 | 2:01 | 250 | FKS4 |
CBLH3U11515 | 0.035-0.108 | 15 | 1.0 | 2.00 | 10 | 2:01 | 150 | 60x40x20 mm |
CBLV4U52914 | 0.04-0.5 | 29 | 0.75 | 1.40 | 18 | 2:01 | 250 | HNS4 |
CBLV5U23020 | 0.05-0.2 | 30 | 0.5 | 2.00 | 13 | 2:01 | 160 | 50x30x15 mm |
CBLV5U52631 | 0.05-0.5 | 26 | 2.0 | 3.10 | 15 | 2:01 | 200 | HNS3 |
CBLV8U51840 | 0.08-0.5 | 18 | 1.0 | 4.00 | 10 | 2.0:1 | 100 | 21.89x38.1x8.13 mm |
CBLU1011313 | 0.1-1 | 13 | 1.0 | 1.30 | 10 | 2.5:1 | 85 | HNS2 |
CBLU1023612 | 0.1-2 | 36 | 1.0 | 1.20 | 10 | 2:1 | 150 | HNS4 |
CBLU1033213 | 0.1-3 | 32 | 1.0 | 1.30 | 10 | 2:1 | 150 | HNS4 |
