?TI電源模塊TPS82130SILR替換MUN12AD03-SEC工程師筆記

發布時間：2021-11-04 17:10:10 瀏覽：2648

TI的電源模塊TPS82130SILR由于大面積缺貨，而Cyntec的uPOL電源模塊優異的封裝和性能，已經被眾多客戶pin to pin替代。

在實際的使用中，依據很多工程師反饋的技術細節，我們匯總2點技術使用筆記補充如下：

1.MUN12AD03-SEC的SS軟啟動計算與TPS82130SILR有差別，即上電時序要求不同。參考計算公式如下。

Soft Startup Capacitor Selection

Leave SS pin floating for default 1ms soft-start time. For longer than 1ms soft-start time, connect a

capacitance between the SS pin and the GND allows programming the startup slope of the output

voltage. A constant current of 4μA charges the external capacitor. The capacitance required for a given

soft startup time for the output voltage is given by Equation 2:

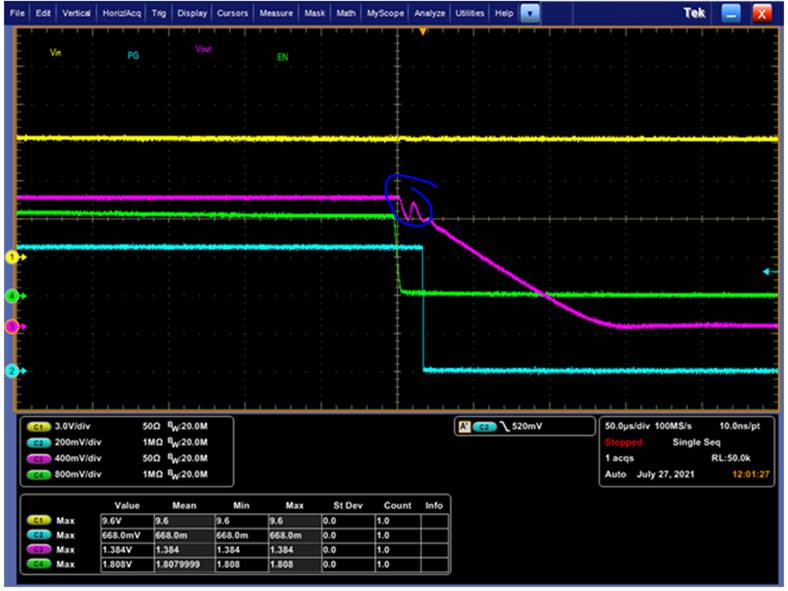

2.TPS82130SILR原來輸出端接的L22電感/磁珠，MUN12AD03-SEC則不需要。如保留這個電感/磁珠，則有可能會導致turn off時 Vout會有一個震蕩，但是也不會影響使用。類似波形如下圖。

更多關于Cyntec產品技術細節，請咨詢我們的工程師。
