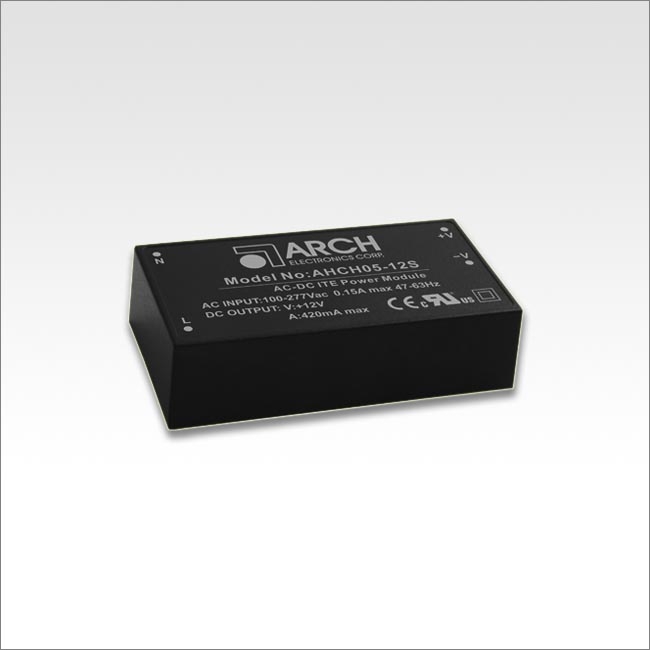

ARCH交直流電源模塊AHCH05
發布時間：2021-11-18 17:10:19 瀏覽：1277
電源模塊是可直接安裝使用在印刷線路板上的開關電源。其特點是為專用型集成電路（ASIC）、數字信號處理器（DSP）、微處理器、儲存器、現場可編程門陣列（FPGA）和其他數字或模擬負載提供開關電源。
ARCH主要提供操作系統前端常見的大功率AC-DC和DC-DC電源模塊產品。現階段，ARCH電源模塊的客戶群涵蓋顯示器、儀器儀表、醫療設備、工控自動化、醫療設備、鐵路交通等領域。ARCH電源模塊產品具備高功率、小體積的特點。
特征：
超緊湊規格尺寸：2.04x1.04x0.65英寸；
通用輸入范圍90-305VAC，47-440Hz；
輸入/輸出隔離4000VAC；
工作環境溫度范圍-40°C至+85°C；
空載功能損耗<0.1W；
操作姿態5000m (UL/IEC/EN62368-1)；
可采用螺絲端子；
滿足EMC標準，不需要外部組件；
UL/IEC/EN62368-1、IEC/EN60950-1安全驗證；
滿足IEC/EN60335-1、IEC/EN61558-2-16；
深圳市立維創展科技授權代理ARCH電源模塊產品，提供高效率，高品質與小尺寸特性的產品滿足市場趨勢和需求，并提供技術支持服務，歡迎咨詢。
詳情了解ARCH(翊嘉)電源模塊請點擊：http://www.sengliu.cn/brand/38.html
或咨詢我們的銷售工程師：0755-83050846 QQ：3312069749
Input Specifications / 輸入規格 |
電壓 | 90~305 VAC 或 127~430 VDC |
|
頻率 | 47-440赫茲 |
|
浪涌電流 (<500us) | 30 A (115 VAC) /
60 A (230 VAC) | （最大限度。） |
漏電流 | 0.25 mA | （最大限度。） |
Output Specifications / 輸出規格 |
力量 | 5 | （最大限度。） |
電壓 | 3.3, 5, 12, 24 |
|
電壓精度
（滿載和標稱輸入電壓） | ±2% |
|
線路調節
（滿載時 LL 至 HL） | 3.3S,5S:±0.2%
--------------------------------
12S,24S:±0.1% | （類型。） |
負載調節
（滿載時為 0% 至 100%） | 3.3S：±1%
--------------------------------
其他：±0.5% | （類型。） |
紋波和噪音 | 3.3S,5S:<100mV (Vp-p)
--------------------------------
12S:<150mV (Vp) -p)
--------------------------------
24S:<200mV (Vp-p) | （最大限度。） |
Environment Specification / 環境規格 |
工作溫度 | -40 °C 至 +85 °C |
儲存溫度 | -40 °C 至 +85 °C |
溫度系數 | ±0.02%/℃ |
濕度 | 95% 相對濕度 |
振動 | IEC60068-2-6
(10~500Hz, 2G 10min./1cycle,60min. 每個沿X, Y, Z軸) |
震驚 | IEC60068-2-27 |
操作時的海拔高度
(UL / IEC / EN 62368-1) | 5000米 |
