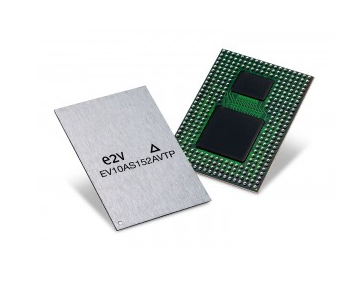

Teledyne E2V高速ADC芯片EV10AS152A
發布時間：2022-01-25 17:13:59 瀏覽：2086
Teledyne E2V高速ADC芯片EV10AS152A融合10位3GSPS全雙極性模數轉換器芯片，以驅動器具備可選擇解復用比（1:2）或（1:4）的全雙極性DMUX芯片。Teledyne E2V高速ADC芯片EV10AS152A的5GHz全功率輸入帶寬支持在L波段或S波段。該波段的高頻率和中頻率區域直接將超過1GHz的寬帶信號數字化。Teledyne E2V高速ADC芯片EV10AS152A1:4解復用數字輸出與LVDS邏輯兼容，而且可以高效實現與標準FPGA或DSP接口。
Teledyne E2V高速ADC芯片EV10AS152A的DMUX比為1:4時可達3GSPS，DMUX比為1:2時可達2.0GSPS（DMUX比為1:2時的速度限制主要在于2）×1。GSP和適用FPGA的外部數據流交換功能）Teledyne E2V高速ADC芯片EV10AS152A ADC+DMUX組合設備封裝在25×35mm增強球柵陣列EBGA317中。該封裝根據多層結構，支持設計低阻抗連續接地裝置和電源平面，及其50控制阻抗線（100W差分阻抗）。該封裝具備與FR4應用板一致的熱膨脹系數（TCE），因此在重復熱循環中具備優異的長期安全可靠性。
特征
?ADC10位分辨率；
?高至3Gsps的采樣率；
?可選擇1:4或1:2解復用數字LVDS輸出；
?真正的單核架構（不需要校正）；
?可通過3線串行通信進行外部交錯
–增益調節
–偏移調節
–采樣延遲調節
?滿標度模擬輸入電壓范圍500mVpp；
?100差分模擬輸入和時鐘輸入；
?差分?jǐn)?shù)字輸出，LVDS邏輯兼容模式；
?低延遲管路延遲；
?輸出數據注冊的測試模式（BIST）；
?電源管理；
?EBGA317（增強型球柵陣列）部件；
應用領域
?直接的寬帶射頻下變頻；
?寬帶通信接收器；
?高速儀器設備；
?高速數據采集系統；
