LMZ30602降壓模塊（集成電感器）
發布時間：2022-03-01 17:04:40 瀏覽：1080

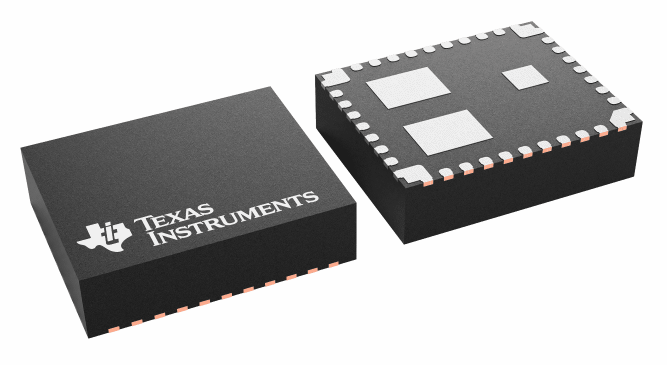

LMZ30602電源模塊是容易應用領域的集成電源解決方案。它將2ADC/DC轉換器、功率MOSFET、屏蔽電感和多個無源元件集成在一個扁平QFN封裝中。LMZ30602電源模塊解決方案只需要三個外部零部件，清除了回路補償和磁性零部件選擇操作過程。9×11×2.8mmQFN封裝可以非常容易地焊接到印刷電路板上，可以完成緊湊的負載點設計，工作效率超過90%，并且具備優良的功能損耗，結合環境的熱阻僅為12°C/W。當工作溫度為85°C且沒有氣體流動時，LMZ30602可提供2A的滿載額定輸出電流。LMZ30602提供了分離負載點設計的靈活性和功能集。是性能卓越DSP和FPGA電源模塊的理想選擇。先進性的封裝技術可以提供與標準QFN安裝使用和檢測技術兼容的經久耐用安全可靠電源模塊解決方案。
特性
?完整的集成式電源模塊解決方案可完成小規格尺寸和扁平設計
?9mm×11mm×2.8mm封裝形式-與LMZ30604和LMZ30606之間完成引腳兼容
?效率高達96%
?寬輸出電壓控制范圍0.8V至3.6V，基準精度為±1%
?可調式開關頻率（500kHz至2MHz）
?與外部時鐘同步
?可調式慢速啟動
?輸出電壓排序/跟蹤
?電源模塊正常輸出
?可編程欠壓鎖定(UVLO)
?輸出過電流保護
?超溫保護
?工作溫度范圍：-40°C至85°C
?提高的散熱性能：12°C/W
?滿足EN55022B類輻射標準-集成屏蔽電感器
?應用領域LMZ30602并借助WEBENCH?電源設計器創建定制設計方案
應用領域
?寬帶和通訊基礎設施
?自動化測試和醫療器械
?緊湊型PCI/PCI快速接口/PXI快速接口
?DSP和FPGA負載點應用
?高密度分布式電源系統
但由于TI的大面積缺料情況，很多客戶面臨超高價調貨的情況，甚至于渠道貿易商價格超過50倍正常行情。
而知名電源制造商臺達旗下Cyntec產品，早已推出uPOL 電源模塊產品原位替代，完美解決，大量現貨供應。
深圳市立維創展科技授權代理Cyntec全線產品，致力為客戶提供高品質、高質量、價格公正的電源模塊產品。產品原裝進口，質量保證，并為中國大陸市場提供技術支持，歡迎咨詢。
詳情了解Cyntec請點擊：http://www.sengliu.cn/brand/16.html
