LMZ12010降壓模塊（集成電感器）
發布時間：2022-03-28 17:12:14 瀏覽：1080

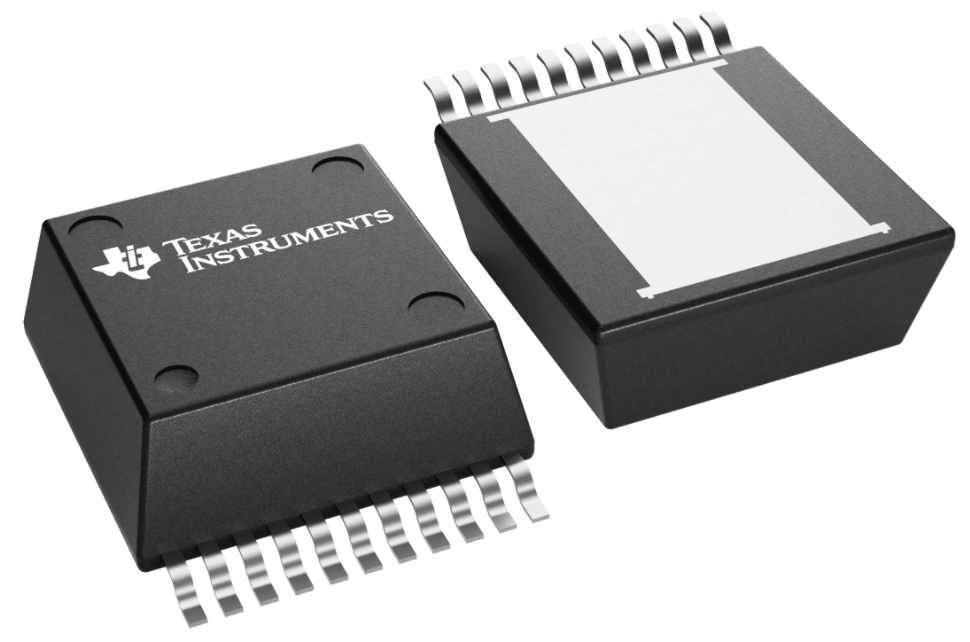

LMZ12010 SIMPLES WITCHER?易電源電源模塊是款易于采用的降壓式DC/DC解決方案，可驅動高至10A的負載。LMZ12010選用創新性封裝模式，提高了排熱性能并可手動或機器焊接。LMZ12010可作業于6V和20V之間的輸入電壓軌，并提供低至0.8V的可調式高精度輸出電壓。LMZ12010僅需2個外部電阻和外部電容就能實現電源解決方案。LMZ12010是款安全可靠、穩健性的設計方案，具備以下保護功能：熱關閉、輸入欠壓鎖定、輸出過電壓保護、過流保護、輸出電流限制并允許預偏置電壓輸出啟動。
LMZ12010在高電壓超過使能輸入的運作范圍時，可采用5.1V齊納鉗位。如果目標應用嚴禁超過最大使能輸入電壓，就不需要齊納鉗位。額外的使能電壓滯后也能夠通過RENH增加。可以對RENT和RENB的值進行選擇，而使RENH的值為0，在設計時可忽略不計。
特征
■集成化屏蔽電感器
■單PCB(印刷電路板)布線
■穩定開關頻率(350kHz)
■選用外部的軟啟動、追蹤和精確使能，可以實現靈活性的上電時序調節
■針對浪涌電壓以及輸入欠壓鎖定和輸出短路等問題提供保護
■工作結溫范圍-40℃至125℃
■選用單裸露焊盤和標準引腳，更容易安裝和制造
■可得到WEBENCH?電源設計軟件的全面支持
■引腳兼容LMZ22010/08/06,LMZ12008/06,LMZ23610/08/06,和LMZ13610/08/06
應用領域
■從12V輸入電壓軌負載點轉換
■使用于時間受到限制的項目
■使用于空間受到限制的高溫場合
■使用于負輸出電壓
