HMC8114單芯片微波集成電路(MMIC)功率放大器(PA)模塊 現貨ADI出售

發布時間：2018-06-06 10:55:19     瀏覽：7556

HMC8114是一款90 W、氮化鎵(GaN)、單芯片微波集成電路(MMIC)功率放大器(PA)模塊，工作頻率范圍為5.8 GHz至18 GHz，提供環保密封底盤封裝。

該放大器通常提供68 dB小信號增益和49.3 dBm飽和射頻(RF)輸出功率。該放大器采用48 V直流電源的功耗為1 kW。隔直RF輸入和輸出匹配至50 ?，使用方便。


品牌 型號 描述 貨期 庫存
ADI HMC8114 5.8 GHz至18 GHz，90 W功率放大器 現貨 35


HMC8114應用

  • 測試與測量設備
  • 電子戰(EW)
  • 商用和軍事雷達


HMC8114優勢和特點

  • 工作頻率范圍：5.8 GHz至18 GHz
  • 小信號增益：68 dB（典型值）
  • 典型飽和RF輸出功率(PSAT)：49.3 dBm
  • 增益控制范圍：61 dB，具有1 dB LSB
  • 工作底板溫度范圍：-20°C至+64°C (TBP)
  • 狀態和控制接口5V TTL兼容
  • 8位SPI衰減器控制
  • 過溫和RF OUT過壓駐波比保護
  • 報警狀態通過控制連接器通信
  • 通過底板傳導冷卻
  • 有源RF密封電路
  • 控制印刷電路組件涂層符合標準環保要求
  • 按照MIL-S-901D符合A級、高撞擊性沖擊要求
  • 符合MIL-STD-167-1A抗振性要求

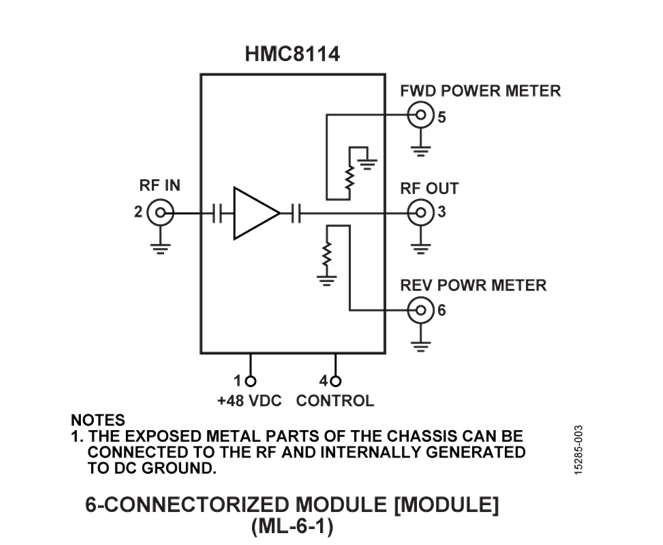

HMC8114結構圖
