?XC9235降壓DC/DC轉換器TOREX

發布時間：2023-09-12 16:44:13     瀏覽：6147

TOREX的XC9235系列能夠使用陶瓷電容器,內嵌0.42ΩPchMOS驅動晶體管及0.52ΩNchMOS開關晶體管的同步整流型DC/DC轉換器。工作電壓范圍2.0V～6.0V(A～C系列)，1.8V～6.0V(D～G系列)。由外界設置輸出電壓產品(D/F系列)內嵌0.8V(±2.0%)的參考電壓源，由外界電阻可以通過0.9V設定好隨意的輸出電壓。XC9235降壓DC/DC轉換器有內部設置輸出電壓產品(A/B/C/E/G系列)，其輸出電壓范圍是0.8V～4.0V之間(±2.0%)，能夠以0.05V的間隔設置。

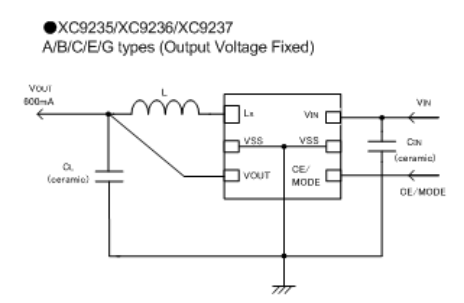

XC9235降壓DC/DC轉換器用作外觀器件只能使用線圈和電容就可以獲得輸出電流600mA高效率穩定電源。內嵌1.2MHz,3MHz的晶體振蕩器，可以根據應用效果選用最好頻率。

XC9235降壓DC/DC轉換器在內部完成了軟啟動性能和限流功能性的絕佳調整。待機時整體電路停止運行能夠把損耗電流控制在1.0μA以下。B/F/G系列的軟啟動功能性能夠以0.25ms(TYP.)快速啟動。內嵌UVLO(Under Voltage Lock Out)功能性當輸入電壓在1.4V以下時，能強制性終止內部Pch MOS驅動晶體管工作。此外，XC9235降壓DC/DC轉換器B～G系列由CL的充放電功能性在待機時連接LX-VSS之間內部開關以通過自身電阻使CL的電荷量充放電。由此充放電功能性促使輸出電壓快速地返還VSS電壓。

特征

內置P-ch驅動器：0.42Ω

內置N-ch同步驅動器：0.52Ω

輸入電壓范圍：2.0～6.0V(A/B/C),1.8V～6.0V(D/E/F/G)

輸出電壓范圍：0.8～4.0V

高轉換效率：92%(TYP.)

輸出電流：600mA

工作頻率：1.2MHz、3.0MHz

帶軟啟動：高速軟啟動電路

輸出電容：陶瓷電容

控制方式：PWM固定控制

功能：CL高速自動放電(B/C/D/E/F/G),高速帶軟啟動(B/F/G)

TOREX半導體主要提供COMS、傳感器、二極管等元器件，產品以小體積、性能卓越而著名。

深圳市立維創展科技有限公司，優勢分銷TOREX電源器件，大量現貨庫存，歡迎合作。

詳情了解TOREX請點擊：http://www.sengliu.cn/brand/62.html


型號

Type

Output Voltage

Oscillation Frequency

Packages

XC9235A08C0R-G

VIN≧2.0V,Standard soft-start

Fixed Output Voltage 0.8V(Type A,B,C,E,G)
FB type 0.8V(Type D,F)

1.2MHz

WLP-5-03

XC9235A08C4R-G

VIN≧2.0V,Standard soft-start

Fixed Output Voltage 0.8V(Type A,B,C,E,G)
FB type 0.8V(Type D,F)

1.2MHz

USP-6EL

XC9235A08CER-G

VIN≧2.0V,Standard soft-start

Fixed Output Voltage 0.8V(Type A,B,C,E,G)
FB type 0.8V(Type D,F)

1.2MHz

USP-6C

XC9235A08CMR-G

VIN≧2.0V,Standard soft-start

Fixed Output Voltage 0.8V(Type A,B,C,E,G)
FB type 0.8V(Type D,F)

1.2MHz

SOT-25

XC9235A08D0R-G

VIN≧2.0V,Standard soft-start

Fixed Output Voltage 0.8V(Type A,B,C,E,G)
FB type 0.8V(Type D,F)

3.0MHz

WLP-5-03

XC9235A08D4R-G

VIN≧2.0V,Standard soft-start

Fixed Output Voltage 0.8V(Type A,B,C,E,G)
FB type 0.8V(Type D,F)

3.0MHz

USP-6EL

XC9235A08DER-G

VIN≧2.0V,Standard soft-start

Fixed Output Voltage 0.8V(Type A,B,C,E,G)
FB type 0.8V(Type D,F)

3.0MHz

USP-6C

XC9235A08DMR-G

VIN≧2.0V,Standard soft-start

Fixed Output Voltage 0.8V(Type A,B,C,E,G)
FB type 0.8V(Type D,F)

3.0MHz

SOT-25

XC9235A09C0R-G

VIN≧2.0V,Standard soft-start

0.9V

1.2MHz

WLP-5-03

XC9235A09C4R-G

VIN≧2.0V,Standard soft-start

0.9V

1.2MHz

USP-6EL

XC9235A09CER-G

VIN≧2.0V,Standard soft-start

0.9V

1.2MHz

USP-6C

XC9235A09CMR-G

VIN≧2.0V,Standard soft-start

0.9V

1.2MHz

SOT-25

XC9235A09D0R-G

VIN≧2.0V,Standard soft-start

0.9V

3.0MHz

WLP-5-03

XC9235A09D4R-G

VIN≧2.0V,Standard soft-start

0.9V

3.0MHz

USP-6EL

XC9235A09DER-G

VIN≧2.0V,Standard soft-start

0.9V

3.0MHz

USP-6C

XC9235A09DMR-G

VIN≧2.0V,Standard soft-start

0.9V

3.0MHz

SOT-25

XC9235A0LC0R-G

VIN≧2.0V,Standard soft-start

0.85V

1.2MHz

WLP-5-03

XC9235A0LC4R-G

VIN≧2.0V,Standard soft-start

0.85V

1.2MHz

USP-6EL

XC9235A0LCER-G

VIN≧2.0V,Standard soft-start

0.85V

1.2MHz

USP-6C

XC9235A0LCMR-G

VIN≧2.0V,Standard soft-start

0.85V

1.2MHz

SOT-25

XC9235A0LD0R-G

VIN≧2.0V,Standard soft-start

0.85V

3.0MHz

WLP-5-03

XC9235A0LD4R-G

VIN≧2.0V,Standard soft-start

0.85V

3.0MHz

USP-6EL

XC9235A0LDER-G

VIN≧2.0V,Standard soft-start

0.85V

3.0MHz

USP-6C

XC9235A0LDMR-G

VIN≧2.0V,Standard soft-start

0.85V

3.0MHz

SOT-25

XC9235A0MC0R-G

VIN≧2.0V,Standard soft-start

0.95V

1.2MHz

WLP-5-03
