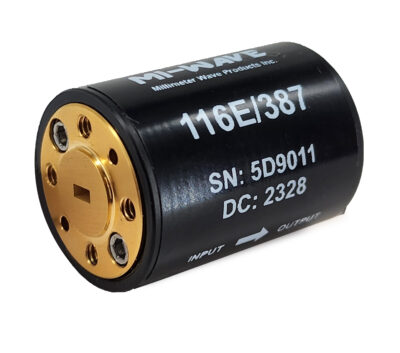

Mi-Wave116系列全頻段緊湊型隔離器在寬帶介質波導設計上選用法拉第旋轉基本原理,實現全方位波導頻率段高隔離度。116系列全頻段緊湊型隔離器由高品質鐵氧體材料制作而成,磁場由集成式永磁材料形成。為了保障最大的可重復性與性能,精確的加工操作和嫻熟的安裝技術結合。

射頻隔離器

射頻隔離器是種雙端口器件,能夠保護系統上的射頻器件免遭過多的信號反射。是一種不可逆轉設備,能夠要求所有功率從端口1傳輸到端口2,同時隔離吸收/隔離端口2上的任意電源事件。隔離器一般放置于Rx/Tx鏈中的光敏電阻器前面,以避免不必要的信號損壞光敏電阻器。

隔離器是個雙端口器件,通常在一個方向上傳輸數據微波或  RF功率。由于內部操控,允許一個方向上傳播,而阻擋另一個方向上的傳播。在各種設備中所看到的非互易性一般來源于傳播波和材質相互作用,它們的傳播方向可能有所不同。

選擇RF隔離器時,了解需要特定的參數尤為重要。

隔離度(dB)從輸出端口到輸入端口的隔離級別。隔離越高,對器件的保護就越好。

插入損耗(dB) 從端口1到端口2的連接中斷。

功率(W)是隔離器在確保其電氣性能的同時可以解決的功率水平。正向功率是隔離器能夠解決端口1入射功率的水平。反向功率是隔離器能夠吸收的端口2處的入射功率水平。

特征

?低插入損耗

?全波導頻率段操控

?高隔離度

?規格緊湊

應用領域

?測試實驗室

?子組件

?汽車領域

? MMwave測試系統

深圳市立維創展科技有限公司授權代理銷售Mi-Wave毫米波產品,Mi-Wave是商用型和軍工用毫米波產品全球領航者,可以提供毫米波器件和模塊解決方案。產品線涵蓋:放大器、混頻器、衰減器、濾波器、開關、T/R、天線、反射鏡等,所包含頻率高達320GHz。歡迎咨詢。


型號

頻率最小(GHz)

最大頻率(GHz)

隔離度(dB)

插入損耗 (dB) 典型值

最大駐波比

CW功率承受能力

MAX W

輸入端口

輸出端口

116K/595

18

26.5

25

2.25

1.30:1

2

WR-42 波導,UG-595/U 法蘭

WR-42 波導,UG-595/U 法蘭

116(34)/595

22

33

25

2.25

1.30:1

2

WR-34 波導,UG-595/U 方形法蘭

WR-34 波導,UG-595/U 方形法蘭

116(34)/381

22

33

25

2.25

1.30:1

2

WR-34 波導,UG-381/U 圓形法蘭

WR-34 波導,UG-381/U 圓形法蘭

116A/599

26.5

40

25

2.25

1.30:1

1.5

WR-28 波導,UG-599/U 方形法蘭

WR-28 波導,UG-599/U 方形法蘭

116B/383

33

50

25

2.55

1.30:1

1.5

WR-22 波導,UG-383/U 圓形法蘭

WR-22 波導,UG-383/U 圓形法蘭

116U/383

40

60

25

2.75

1.30:1

1.5

WR-19 波導,UG-383/UM 圓形法蘭

WR-19 波導,UG-383/UM 圓形法蘭

116V/385

50

75

25

2.95

1.30:1

1

WR-15 波導,UG-385/U 圓形法蘭

WR-15 波導,UG-385/U 圓形法蘭

116E/387

60

90

25

3.25

1.35:1

1

WR-12 波導,UG-387/U 圓形法蘭

WR-12 波導,UG-387/U 圓形法蘭

116W/387

75

110

25

3.45

1.40:1

1

WR-10 波導,UG-387/UM 圓形法蘭

WR-10 波導,UG-387/UM 圓形法蘭

116F/387

90

140

22

3.95

1.50:1

0.4

WR-08 波導,UG-387/UM 圓形法蘭

WR-08 波導,UG-387/UM 圓形法蘭

116D/387

110

170

20

4.35

1.50:1

0.2

WR-06 波導,UG-387/UM 圓形法蘭

WR-06 波導,UG-387/UM 圓形法蘭

116G/387

140

220

20

4.75

1.50:1

0.2

WR-05 波導,UG-387/UM 圓形法蘭

WR-05 波導,UG-387/UM 圓形法蘭

116H/387

170

260

20

6.25

1.50:1

0.1

WR-04 波導,UG-387/UM 圓形法蘭

WR-04 波導,UG-387/UM 圓形法蘭

116J/387

220

325

20

6.25

1.50:1

0.1

WR-03 波導,UG-387/UM 圓形法蘭

WR-03 波導,UG-387/UM 圓形法蘭
