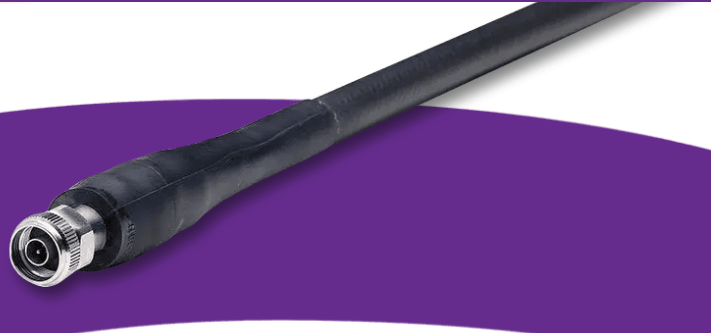

EMC1、EMC2、EMC3低損耗測試電纜MegaPhase
發布時間：2024-04-17 08:49:36 瀏覽：915
MegaPhase的EMC1、EMC2、EMC3低損耗測試電纜系列是專門設計用于滿足EMC實驗室技術人員的需求，主要特點如下：
- 頻率范圍：最大頻率為40 GHz，可滿足高頻率要求的測試需求。
- 低損耗：該電纜系列具有低損耗特性，能夠在信號傳輸過程中最大程度地減少信號能量的損失。
- 超堅固的鎧裝：采用超堅固的鎧裝設計，提供較強的物理保護，適應各種復雜的測試環境。
- 屏蔽效能：具備-110 dB的裝配屏蔽效能，能夠有效抑制外部干擾，確保測試準確性。
- 符合電磁兼容性標準的材料：包括導電接口墊片等，符合電磁兼容性標準，提供更可靠的測試環境。
- 特殊功能：相位匹配、替代導電護套(如鐵氧體)和長長度等功能，適用于EMI/RFI測試環境(包括瞬態和雜散發射測量)。
- 射頻屏蔽符合MIL-PRF-39012標準：確保符合相關軍事標準，提供可靠的屏蔽性能。
- 多種連接器可供選擇：靈活豐富的連接器選項，滿足不同測試設備的接口需求。
電氣數據
最大頻率:
EMC1: 40.0 GHz
EMC2: 26.5 GHz
EMC3: 18.0 GHz
阻抗:50 Ω標稱
傳播速度:84%
時間延遲:1.21納秒/英尺(43.97納秒/米)
屏蔽效能:最小110db(僅限電纜)
介電耐壓:
EMC1 7 kV, 60 Hz
EMC2: 10kv, 60hz
EMC3: 15kv, 60hz
電容:24.4 pF/ft (80.1 pF/m)
機械數據
外徑:
EMC1: 0.380英寸(0.965厘米)
EMC2: 0.500英寸(1.270厘米)
EMC3: 0.625英寸(1.587厘米)
靜態彎曲半徑:
EMC1: 1.75英寸(4.445厘米)
EMC2: 2.50英寸(6.35厘米)
EMC3: 3.00英寸(7.62厘米)
重量
標準夾克/護甲:
EMC1: 0.13磅/英尺(0.198公斤/米)
EMC2: 0.29 lbs/ft (0.426 kg/m)
EMC3: 0.33磅/英尺(0.496千克/米)
抗壓潰性能:500磅/直管
工作溫度范圍:-85°至392°F(-65°至200°C)
| Frequency | EMC1 | EMC2 | EMC3 | Conn
Loss
dB |
| Attenuation | VSWR | Attenuation | VSWR | Attenuation | VSWR |
| GHz | Band | dB/ft | dB/m | dB/ft | dB/m | dB/ft | dB/m |
| 0.3 | UHF | 0.060 | 0.196 | 1.10 | 0.036 | 0.119 | 1.10 | 0.029 | 0.095 | 1.10 | 0.006 |
| 0.5 | 0.077 | 0.254 | 0.047 | 0.154 | 0.038 | 0.124 | 0.009 |
| 0.8 | 0.098 | 0.323 | 0.060 | 0.196 | 0.048 | 0.157 | 0.012 |
| 1.0 | L | 0.110 | 0.362 | 0.067 | 0.220 | 0.054 | 0.177 | 0.014 |
| 2.0 | 5 | 0.158 | 0.518 | 0.096 | 0.315 | 0.077 | 0.253 | 0.024 |
| 2.4 | 0.174 | 0.570 | 0.105 | 0.346 | 0.085 | 0.279 | 0.027 |
| 3.0 | 0.195 | 0.640 | 0.119 | 0.389 | 0.096 | 0.314 | 0.032 |
| 4.0 | C | 0.227 | 0.745 | 1.15 | 0.138 | 0.453 | 1.15 | 0.111 | 0.365 | 1.20 | 0.040 |
| 6.0 | 0.281 | 0.923 | 0.171 | 0.562 | 0.138 | 0.454 | 0.055 |
| 8.0 | X | 0.328 | 1.077 | 1.20 | 0.200 | 0.656 | 1.20 | 0.162 | 0.531 | 1.25 | 0.070 |
| 10.0 | 0.370 | 1.215 | 0.226 | 0.740 | 0.183 | 0.600 | 0.084 |
| 12.4 | 0.416 | 1.366 | 1.25 | 0.254 | 0.832 | 1.25 | 0.206 | 0.676 | 1.30 | 0.101 |
| 15.0 | Ku | 0.462 | 1.516 | 0.282 | 0.924 | 0.229 | 0.752 | 0.118 |
| 18.0 | 0.511 | 1.677 | 1.30 | 0.312 | 1.023 | 1.30 | 0.254 | 0.833 | 1.35 | 0.139 |
| 20.0 | K | 0.542 | 1.778 | 0.331 | 1.085 |
| = |
| 0.152 |
| 22.0 | 0.571 | 1.875 | 0.349 | 1.145 |
| = | ■ | 0.165 |
| 24.0 | 0.60 | 1.969 | 0.366 | 1.202 |
|
| = | 0.178 |
| 26.5 | 0.635 | 2.082 | 1.35 | 0.388 | 1.272 | 1.35 |
|
|
| 0.194 |
| 28.0 | Ka | 0.655 | 2.148 |
|
|
|
|
|
| 0.204 |
| 30.0 | 0.681 | 2.233 |
|
|
|
|
|
| 0.217 |
| 32.0 | 0.706 | 2.317 |
|
|
|
|
|
| 0.230 |
| 34.0 | 0.731 | 2.398 | 1.40 |
|
|
|
|
|
| 0.243 |
| 36.0 | 0.755 | 2.478 |
|
|
|
|
|
| 0.256 |
| 40.0 | 0.803 | 2.633 | 1.45 |
|
|
|
|
|
| 0.281 |
