4400-8-31/5可編程衰減器Aeroflex-API Tech
發布時間：2024-04-29 08:51:41 瀏覽：565

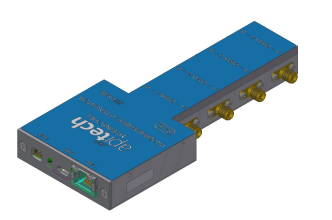

4400-8-31/5是API Tech Weinschel的一款可編程衰減器。它是一個雙向的50歐姆單元，在0.1至8 GHz頻率范圍內工作。
該型號的衰減器可以提供0至31.5 dB的衰減范圍，步長為0.5
dB。它可以通過USB和以太網接口進行控制。通過AUX連接器可以獲取一個邏輯級同步輸出信號，在衰減值改變時，該信號會在100微秒內產生脈沖高電平。通過AUX端口還可以使用可編程TTL觸發器。
該衰減器具有以下特點：
- 卓越的固態可重復性和性能
- 改變衰減值時不中斷射頻信號
- AUX連接器提供邏輯級同步輸出信號
- 極快的衰減切換時間(50納秒)和精細的衰減步進分辨率(0.5 dB)
- 四個獨立可編程通道
- 小型便攜設備，通過USB供電
這款衰減器適用于以下應用：
- 理想的自動化測試設備(ATE)
- 3G/4G LTE/5G和DVB衰落測試模擬
- MU-MIMO、WiMax、Wi-Fi測試
- 移動切換和流量模擬測試環境
該衰減器的工作電壓通過USB提供+5V，溫度范圍為-20℃至+85℃。射頻連接器為SMA母輸入/輸出，重量為330克(11.7盎司)。
| Parrmeter | Frequency Range | Condition | Minimum | Typical | Maximum | Units |
| Operating Frequency |
|
| 0.1 |
| 8 | GHz |
| Nominal lmpedance | 0.1-8GHz |
|
| 50 |
| Ohm |
| Attenuation Range | 0.1-8GHz | 0.5 dB Steps | 0 |
| 31.5 | dB |
| Insertion Loss | 0.1-2.4 GHz | @0 dB |
| 1.4 | 1.6 | dB |
| 2.4-6GHz | 1.8 | 2.0 |
| 6-8GHz | 1.9 | 2.2 |
| VSWR (All Ports) | 0.1-8GHz | 0-31.5 dB |
| 1.7:1 | 1.9:1 |
|
| Attenuation Accuracy' | 0.1-8GHz | 0-31.5 dB |
| ±(0.4+2.0%) | ±(1.0+2.5%) | dB |
| Monotonicity |
| 0-31.5 dB |
| 0.1-8 |
| GHz |
| A(RF Input Power,CW) | 0.1-8GHz | Steady State |
|
| 28 | dBm |
| Hot Switching |
|
| 25 |
| B(RF Input Power,CW) | 0.1-8GHz | Steady State |
|
| 19 | dBm |
| Hot Switching |
|
| 16 |
| Input IP3 | 0.1-8GHz | 0-31.5 dB,Input at A |
| 50 |
| dBm |
| Supply Voltage (VDC) |
| USB | +4.4 | +5 | +5.25 | Volt |
| Supply Current |
| USB |
| 100 |
| mA |
| USB and Ethernet |
| 200 |
|
| Operating Temperature | 0.1-8GHz |
| -20 |
| 85 | ℃ |
| Storage Temperature |
|
| -55 |
| 125 | ℃ |
