P901-412-SM24極低損耗同軸移相器ATM Microwave
發布時間：2024-05-30 08:41:12 瀏覽：725
P901-412-SM24極低損耗同軸移相器ATM Microwave是一種能夠定制的移相器設備。它在最低工作頻率下可以提供360°的最小相位延遲。該移相器采用低損耗腔結構，因此具有非常低的信號損耗。
這種移相器非常適合需要低損耗和損耗變化的應用。但需要注意的是，由于它使用了高質量因子低損耗的腔，帶寬會有一定的限制。如果您有特定的需求，請咨詢工廠以獲取更詳細的信息。
該移相器的機械部分主體采用鋁材料制成，連接器使用不銹鋼材料，表面經過特殊的耐腐蝕316不銹鋼環氧涂層處理，符合MIL-F-14072或每個的標準。
電氣方面，射頻功率的化學薄膜的具體規格請參考下表。射頻連接器方面，K母頭是標準配置。連接器的安裝方向可以選擇平行或相反方向，即連接器之間可以垂直或水平放置。
該移相器的使用環境溫度范圍為-45°C至+85°C。
型號及規格：
| 極低損耗同軸移相器 |
| 頻率 （GHz） | 駐波比 | 相位 | 插入 | 平均功率 | 標準 |
| （最大） | （度） | 損耗（最大值） | （W） | 型號 |
| 8.10 - 9.30 | 1.2 | 0 至 360 | 0.25 | 50 | P901-410 |
| 9.10 - 10.2 | 1.2 | 0 至 360 | 0.25 | 50 | P901-411 |
| 9.40 - 10.8 | 1.2 | 0 至 360 | 0.25 | 50 | P901-412 |
| 10.5 - 11.9 | 1.2 | 0 至 360 | 0.25 | 50 | P901-413 |
| 10.0 - 11.6 | 1.2 | 0 至 360 | 0.25 | 50 | P751-410 |
| 11.6 - 13.4 | 1.2 | 0 至 360 | 0.25 | 50 | P751-411 |
| 13.0 - 15.0 | 1.2 | 0 至 360 | 0.25 | 50 | P751-412 |
| 12.4 - 14.0 | 1.2 | 0 至 360 | 0.3 | 50 | P621-410 |
| 13.5 - 15.6 | 1.2 | 0 至 360 | 0.3 | 50 | P621-411 |
| 15.5 - 18.0 | 1.2 | 0 至 360 | 0.3 | 50 | P621-412 |
| 17.6 - 20.0 | 1.5 | 0 至 360 | 1 | 10 | P42K-410 |
| 19.3 - 22.0 | 1.5 | 0 至 360 | 1 | 10 | P42K-411 |
| 22.5 - 26.0 | 1.5 | 0 至 360 | 1 | 10 | P42K-412 |
| 26.3 - 26.7 | 1.5 | 0 至 360 | 1.2 | 10 | P34K-410 |
| 26.0 - 30.0 | 1.5 | 0 至 360 | 1.3 | 10 | P28K-410 |
| 30.0 - 31.0 | 1.5 | 0 至 360 | 1.3 | 10 | P28K-415 |

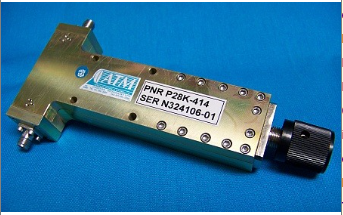

| 27.5 - 31.2 | 1.5 | 0 至 360 | 1.3 | 10 | P28K-414 |
| 30.0 - 34.0 | 1.5 | 0 至 360 | 1.3 | 10 | P28K-411 |
| 33.0 - 36.0 | 1.5 | 0 至 360 | 1.3 | 10 | P28K-416 |
| 33.5 - 37.0 | 1.5 | 0 至 360 | 1.3 | 10 | P28K-412 |
| 36.0 - 40.0 | 1.5 | 0 至 360 | 1.3 | 10 | P28K-413 |
| 43.0 - 45.0 | 1.5 | 0 至 360 | 1.5 | 10 | P22K-410 |
ATM Microwave是美國老牌子的微波元件生產商。主要產品為同軸和波導器件產品，功能包含適配器、衰減器、耦合器、移相器、終端負載，及其Ka波段通訊衛星器件系列，產品滿足空間應用標準和驗證.
深圳市立維創展科技有限公司，持續ATM microwave代理渠道，為中國客戶提供技術支持。
