AD8476全差分放大器和ADC驅動器
發布時間：2024-05-31 09:14:48 瀏覽：5486
AD8476是一款低功耗、高精度的全差分精密放大器，專為驅動高性能模數轉換器(ADC)設計。它具有以下特點和應用：
- 低功耗：電源電流僅為330 μA。
- 高精度：最大輸出失調電壓200 μV，輸出噪聲37 nV/√Hz，總諧波失真-120 dB (10 kHz)。
- 全差分或單端輸入/輸出：適用于單端轉差分或差分轉差分應用。
- 軌到軌輸出：提供最大動態范圍，適用于多種信號電平接口。
- 過壓保護：能夠耐受最高±18 V的工業輸入電壓。
- 內部共模反饋環路：可調整輸出共模電壓，提供輸出平衡并抑制偶數階諧波失真。
- 高性能輸出級：能夠驅動多種ADC，包括開關電容和Σ-Δ型ADC。
- 應用廣泛：適用于ADC驅動器、差分儀表放大器構建模塊、單端轉差分轉換器和電池供電儀表等。

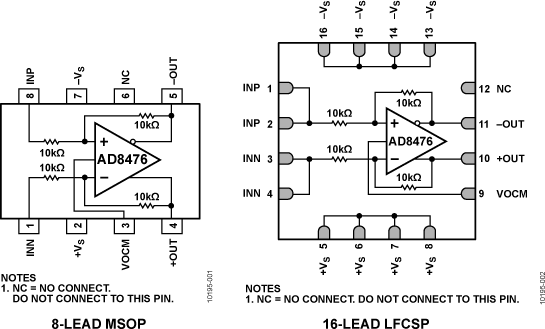

- 封裝和溫度范圍：采用8引腳MSOP封裝，額定工作溫度范圍為?40°C至+125°C。
- 電源選項：支持單電源供電(3 V至18 V)或雙電源供電(±1.5 V至±9 V)。
AD8476是一款適合與16位、最高250
kSPS的轉換器配合使用的高性能放大器，具有優異的速度和精度，非常適合需要低功耗和高精度的應用場景。
型號：
| Model' | Temperature Range | Package Description | Package Option | Branding |
| AD8476BCPZ-R7 | -40℃ to+125℃ | 16-Lead Lead Frame Chip Scale Package [LFCSP_WQ] | CP-16-25 | Y45 |
| AD8476BCPZ-RL | -40℃ to+125℃ | 16-Lead Lead Frame Chip Scale Package [LFCSP_WQ | CP-16-25 | Y45 |
| AD8476BCPZ-WP | -40℃ to+125℃ | 16-Lead Lead Frame Chip 5cale Package [LFCSP_WQ] | CP-16-25 | Y45 |
| AD8476ACPZ-R7 | -40℃ to+125℃ | 16-Lead Lead Frame Chip Scale Package [LFCSP_WQ | CP-16-25 | Y44 |
| AD8476ACPZ-RL | -40℃ to+125℃ | 16-Lead Lead Frame Chip Scale Package [LFCSP_WQ] | CP-16-25 | Y44 |
| AD8476ACPZ-WP | -40℃ to+125℃ | 16-Lead Lead Frame Chip Scale Package [LFCSP_WQ] | CP-16-25 | Y44 |
| AD8476BRMZ | -40℃ to+125℃ | 8-Lead Mini Small Outline Package [MSOP | RM-8 | Y47 |
| AD8476BRMZ-R7 | -40℃ to+125℃ | 8-Lead Mini Small Outline Package [MSOP | RM-8 | Y47 |
| AD8476BRMZ-RL | -40℃ to+125℃ | 8-Lead Mini Small Outline Package [MSOP | RM-8 | Y47 |
| AD8476ARMZ | -40℃ to+125℃ | 8-Lead Mini Small Outline Package [MSOP] | RM-8 | Y46 |
| AD8476ARMZ-R7 | -40℃ to+125℃ | 8-Lead Mini Small Outline Package [MSOP | RM-8 | Y46 |
| AD8476ARMZ-RL | -40℃ to+125℃ | 8-Lead Mini Small Outline Package [MSOP] | RM-8 | Y46 |
| AD8476-EVALZ |
| Evaluation Board |
|
|
