DS88高速啁啾直接數字頻率合成器

發布時間：2018-09-10 14:26:13 瀏覽：2119

如若您需要購買DS878，請點擊右側客服聯系我們！！！

DS88高速啁啾直接數字頻率合成器關鍵特征

32位頻率調諧字
13位ROM相位地址解析
片上11位DAC
時鐘速率高達4.5 GHz
可在正常保持格式和歸零格式之間選擇的模擬輸出
·對于正常保持模式產生高達2.25GHz的第一奈奎斯特頻帶或對于返回到零模式產生高達6.75GHz的第三奈奎斯特頻帶。
在4 GHz時鐘速率下，寬帶最差SFDR接近50 dBC（DC到2-GHz帶寬）
50個后端的互補模擬波形輸出
同步芯片/N同步多芯片應用
SyCOOYP/N為數據加載和同步選通信號提供參考。
LVTTL/CMOS數字模式控制輸入
異步復位（RST）引腳啟動階段0（與IQSL =低）或90（與IQSL =高）啟動狀態
·頻閃輸入（STRBUP/N）以更新頻率字和DAC輸出頻率
●寬數據加載窗口允許DS878由存儲器、微控制器、FPGA或DSP芯片控制，以在頻率轉換期間不發生時鐘滑移或故障地最快更新8個時鐘周期。
4.3瓦的功耗與單-5V電源

64引腳QFN 9X9封裝

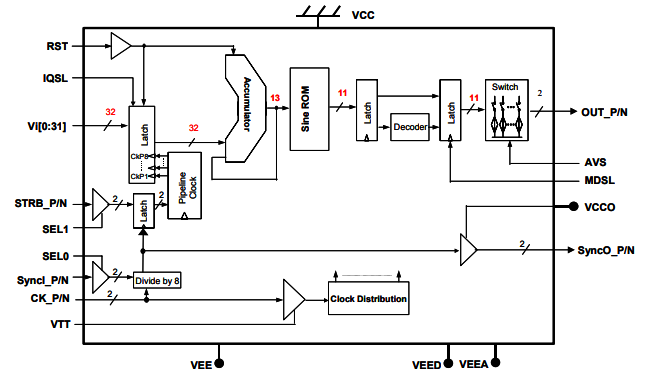

DS88高速啁啾直接數字頻率合成器描述
DS878是一種高速直接數字合成器（DDS），頻率調諧分辨率為32位，ROM相位分辨率為13位，DAC幅度分辨率為11位。DAC的模擬輸出可以在正常保持模式(對于第一奈奎斯特頻帶)和歸零模式(對于第一、第二和第三奈奎斯特頻帶)操作之間選擇。正弦波可以產生高達第一奈奎斯特帶近1.8 GHz（在3.6GHz時鐘速率）
正常保持模式的DAC或高達第三奈奎斯特帶約5.4 GHz的返回到零模式的DAC。初始階段可以重置為零度開始。該芯片有一對互補模擬輸出50Ω后端。輸出波形的頻率可以由三十二個頻率控制位控制，VI[0:31]。DS878接受差分時鐘輸入或單端時鐘輸入，并且具有具有用戶定義的閾值的50-片上后端子。頻率分辨率位接受LVTTL或CMOS輸入電平。差分同步輸入SyncI_P/N為多個芯片應用提供同步，并且啟動每個芯片準備接受頻率字輸入。同步選通輸入由內部產生的8分頻時鐘的過渡邊鎖存，這些時鐘也被發送到輸出管腳SyncO_P/N。SyncO_P/N.可以用作參考來同步頻率字和選通信號輸入定時與內部分頻8cl的對準。鎖正確。復位是異步的，以最小化模擬輸出的時鐘延遲的有效性。優化內部時序以避免頻率字過渡或復位后的時鐘滑動。只需要一個單一的5V電源。
