RADI-5.3-5.5-WR137-2WR波導環行器RADITEK
發布時間：2024-07-11 08:30:35 瀏覽：1168
在確保無線通信系統有效率和高性能運作的過程中，選擇合適的射頻(RF)組件是至關重要的。RADITEK的RADI-5.3-5.5-WR137-2WR波導環行器是一款設計精良、功能強大的設備，專用于控制微波信號的方向，以此提高系統的整體效率和可靠性。
主要規格與技術參數：
Isolator
specifications | Isolator or
Circulator | Isolator or
Circulator | Circulator
Only | High Power
Special/
Circulator only | Units |
| Frequency | 5.3-5.5 | 6.4-7.1 | 7.05-7.15 | 5.85-6.425 | GHz(full band) |
| Insertion loss | 0.25 | 0.25 | 0.15 | 0.15 | dB maximum |
| Isolation | 20 | 20 | 28 | 25 | dB minimum |
| VSWR | 1.22 | 1.22 | 1.1 | 1.12 | :1 |
| Forward power | 2W | 2W | 200W | 250W | Watt average |
| Reverse Power | 2W | 2W | 200W | 250W | Watt average |
Waveguide
interface type | WR137 | WR137 | WR137 | WR137 |
|
Operating
temperature | -30 to+70 | -30 to +70 | -30 to+70 | -30 to+70 | ℃ |
| Altitude |
| to 15,000 | to 15,000 |
| feet |
| Material | Aluminum | Aluminum | Brass &Silver Plating | Aluminum |
|
頻率范圍：覆蓋5.30至7.15
GHz，適合多個應用頻段，如5.3-5.5GHz、6.4-7.1GHz及5.85-6.425GHz，從而為用戶提供靈活的操作選項。
接口類型：采用標準WR137波導接口，確保與其他微波組件的無縫連接。
性能表現
插入損耗：在各操作頻段，最大插入損耗僅0.25dB，某些頻段甚至低至0.15dB，說明其在信號傳輸時減損極小。
隔離度：至少提供20dB的隔離度，有些頻段更可達到28dB，有效避免信號泄露，增強通信的安全性。
電壓駐波比(VSWR)：范圍在1.1至1.22之間，顯示出優異的內部匹配性能，有效減少反射和駐波問題。
物理特性

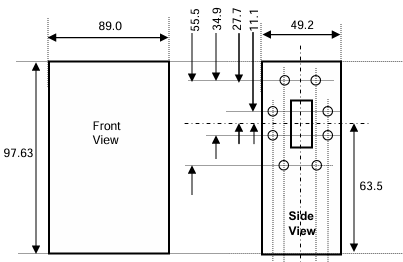

尺寸與重量：雖具體數值略有差異，但由于使用了輕量級材料如鋁、黃鐵等，使得產品不僅體積緊湊也便于攜帶和安裝。
材料工藝：產品采用耐腐蝕的鋁和鍍銀材料，并且加工精度非常高(平面度達到0.025mm/mm)，確保了產品的耐用性和長久的工作性能。
環境適應性與定制服務
工作溫度：該環行器可以在-30°C至+70°C的溫度范圍內穩定工作，適合各種環境條件。
海拔高度：適合在高達15,000英尺的海拔使用，展示了其出色的環境適應能力。
定制選項：RADITEK能夠根據客戶的特殊需求，提供定制化的高功率解決方案，進一步滿足特定應用的需要。
RADI-5.3-5.5-WR137-2WR波導環行器(RADITEK)不僅提供了強大的技術性能，其多樣的定制選項和卓越的物理及環境特性，使它成為微波通信和雷達系統中不可或缺的一環。無論是在基礎科研、商業通信還是國防安全領域，這款環行器均表現出應有的高效能和可靠性，推動相關技術的持續進步。
深圳市立維創展科技授權代理RADITEK微波隔離器和環形器產品，部分型號備有現貨。產品原裝進口，質量保證，歡迎咨詢。
