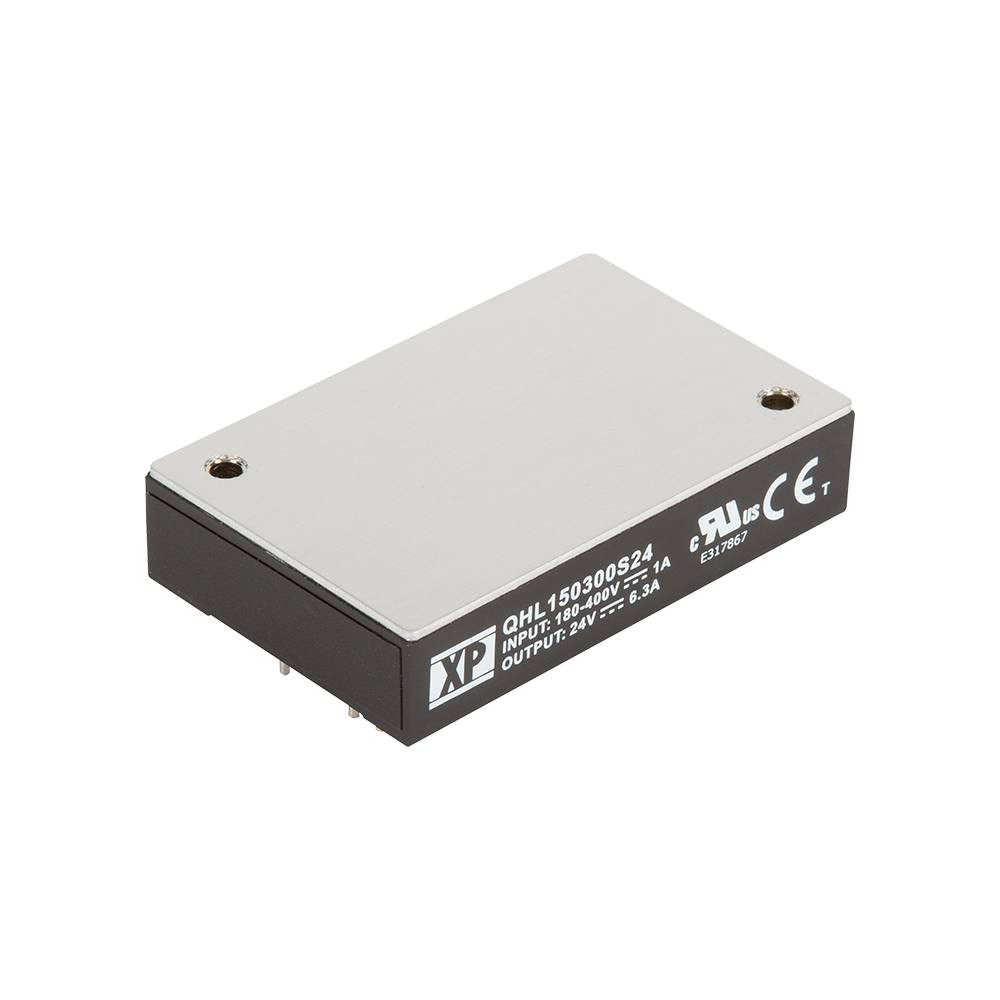

QHL150300S05 DC-DC轉換器XP power
發布時間：2024-08-13 09:10:42 瀏覽：596
QHL150300S05 DC-DC轉換器是XP Power公司生產的一款高效能電源模塊，屬于QHL150系列。該系列產品設計緊湊，提供150W的功率輸出，并采用了行業標準的四分之一磚封裝形式，這種封裝尺寸小巧，便于集成到各種電源系統中。
該轉換器的標稱輸入電壓為300VDC，但其工作輸入范圍寬廣，從180VDC到425VDC，這使得它能夠適應多種不同的電源環境，包括交流前端、功率因數校正(PFC)前端以及高壓電池系統。這種靈活性使得QHL150系列模塊非常適合用于構建分布式電源架構。
QHL150系列的一個顯著特點是采用了集成基板進行傳導冷卻，這為系統設計人員提供了更大的靈活性，使得散熱設計更加高效。此外，該系列模塊采用了增強絕緣材料，確保了在工業工作溫度范圍內的穩定性和安全性。它還包括多種保護功能，如過流保護、過熱保護和過壓保護，以確保系統的可靠運行。
特點：
輸入電壓范圍：180至425VDC
單輸出調節
符合工業標準的四分之一磚封裝
3000V交流電壓隔離
輸出電壓可調節范圍為-20%至+10%
支持遠程開/關控制
具備超溫保護功能
工作溫度范圍：-40°C至+100°C
提供3年保修服務
尺寸：2.28 x 1.45 x 0.5” (57.9 x 36.8 x 12.7 mm)
型號：
| Input Voltage | Output Voltage | OutputCurrent | Input Curent | Ripple &noise
pk-pk | Efficlencyat Vin Nomina
with full load | Maximum
Capacitive Load | Model Number |
| No Load | Full Load at Vin
Nominal |
300V
(180-425V) | 5V | 30.0A | 10mA | 0.58A | 100mV | 86% | 10000μF | QHL150300805 |
| 12V | 12.5A | 0.56A | 150mV | 89% | 8800μF | QHL150300812 |
| 15V | 10.0A | 0.56A | 150mV | 89% | 8800μF | OHL150300815 |
| 24V | 6.30A | 0.57A | 100mV | 88% | 3300μF | QHL150300824 |
| 28V | 5.40A | 0.57A | 100mV | 89% | 3300μF | QHL150300828 |
| 48V | 3.20A | 0.57A | 200mV | 89% | 1000μF | QHL150300848 |
