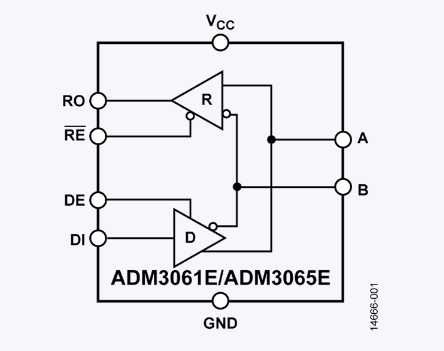

　　ADM3065EARMZ是一款半雙工的RS 485收發器，具有以下特性：

　　一、電氣特性

　　1. 工作電壓范圍

　　其VCC工作電壓在3.0 V至5.5 V之間，并且部分型號(ADM3062E/ADM3064E/ADM3066E/ADM3068E)有VIO邏輯電源引腳，可支持1.62 V至5.5 V的邏輯電源選項。

　　2. 數據速率

　　它是一款高速收發器，數據速率可達50 Mbps，適用于高速、雙向數據通信的多點總線傳輸線路。

　　3. ESD保護

　　在總線引腳上具備強大的靜電放電(ESD)保護能力。接觸放電可承受IEC 61000 4 2標準的±12 kV，空氣放電≥±12 kV，人體模型(HBM)≥±30 kV。

　　二、功能特性

　　1. 輸入阻抗與連接數量

　　具有1/4單位負載輸入阻抗，這使得一條總線最多能夠連接128個收發器。

　　2. 故障安全特性

　　在整個接收器短路、開路和總線空閑時具有故障安全功能，例如當接收器輸入短路、開路或連接到端接傳輸線路并禁用所有驅動器時，可保證邏輯高電平接收器輸出。

　　3. 熱關斷保護

　　熱關斷電路可防止因總線競爭或輸出短路導致的功耗過大。當檢測到內部驅動器電路溫度顯著升高時(在故障條件下)，會強制驅動器輸出進入高阻抗?fàn)顟B(tài)。

　　4. 兼容標準與熱插拔支持

　　在整個電源范圍內符合TIA/EIA RS 485標準，并且完全支持熱插拔(無毛刺上電/關斷)。在VCC ≥ 4.5 V時，還兼容PROFIBUS標準。

　　三、物理特性

　　1. 封裝選項

　　采用多種節省空間的封裝，包括10引腳3 mm×3 mm引腳架構芯片級封裝(LFCSP)、8引腳或10引腳3 mm×3 mm小型封裝(MSOP)以及8引腳或14引腳窄體標準小型封裝(SOIC_N)。

　　四、應用領域

　　可應用于工業現場總線、過程控制、樓宇自動化、PROFIBUS網絡、電機控制伺服驅動器和編解碼器等領域。同時提供工作溫度范圍為?40°C至 +125°C和?40°C至 +85°C的型號。

型號參數：
