?DAC8420FQ四路12位串行電壓輸出DAC現貨庫存

發布時間：2024-10-24 17:00:37 瀏覽：704

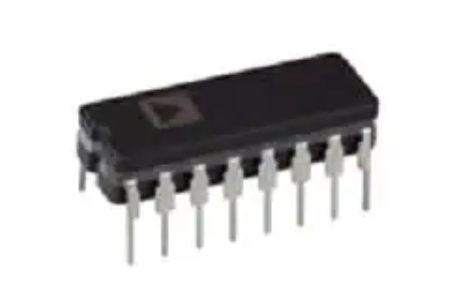

ADI的DAC8420FQ是款16管腳封裝的四路12位電壓輸出DAC，具備串行數字接口。通過BiCMOS技術應用，DAC8420FQ具備異常高的電源電路密度和低功耗設計。簡單實用的串行數字輸入和全緩沖模擬電壓輸出無需外部模塊去實現特殊的性能。

3線串行數字輸入能夠輕松的連接上以10 MHz運轉的微處理器，僅需最少的額外電源電路。各個DAC由一個16位串行字單獨編址，該串行字由一個12位數據字和一個位置頭組成。

客戶可編程復位控制CLR強制所有四個DAC輸出為零刻度線或中刻度，異步包含目前DAC存儲器值。由輸入VREFHI和VREFLO確定的輸出電壓范圍由用戶設置，適用于電源內的正或負單極或雙極信號轉動，從而允許極大的設計操作靈活性。

DAC8420FQ具備16管腳PDIP、SOIC和CERDIP封裝。使用規定的電源范圍僅有+5 V至±15 V，參考值分別是+2.5 V至±10 V。在±15 V電源下作業時的功能損耗低于255 mW（最大值），在+5 V電源下僅有35 mW（最高值）。

特征

確保溫度單調性

DAC之間適配優良

單極或雙極使用

緩沖電壓輸出

高速串行數字接口

初始化為零刻度或中刻度

寬電源范圍，+5V至±15V

低功耗設計（最高35 mW）

具備16管腳PDIP、SOIC和CERDIP封裝

應用領域

軟件控制校準

伺服控制系統

過程管理和自動化

ATE

深圳市立維創展科技是ADI的分銷商，主要供應放大器、線性產品、數據轉換器、音視頻產品、寬帶產品、時鐘和定時IC、光纖通信產品、接口和間隔、MEMS和傳感器、電源和熱經管、處理器和DSP、射頻和圖形處理器、開關和分配器等。大部分產品，均提供現貨庫存供貨。
