?開放式頂部QFP插座Ironwood
發布時間:2024-11-29 17:04:24 瀏覽:521
當軟件需要散熱需求時,Ironwood的BGA插座應用沖壓彈簧管腳(SBT)接觸技術。SBT BGA插座直接安裝在與SG或GT BGA插座一致的占用面積上。開放式頂部QFP插座由于成本費用低和比傳統化彈簧針插座更高效的電氣/機械性能,優化了實驗室和評估軟件。SBT觸點是一種具有外部彈簧和內部板簧的沖壓觸點,為老化和測試軟件提供了一個強勁的解決方案。
SBT互連的典型規格包括:
7至31.7 GHz帶寬
0.88至0.98nH電磁感應
0.06至0.3nH互感
0.014至0.093pF互電容
接觸電阻低于50mV
-55℃至+180℃
每個管腳4至8安培
每針17至31克
50000至500000次插入

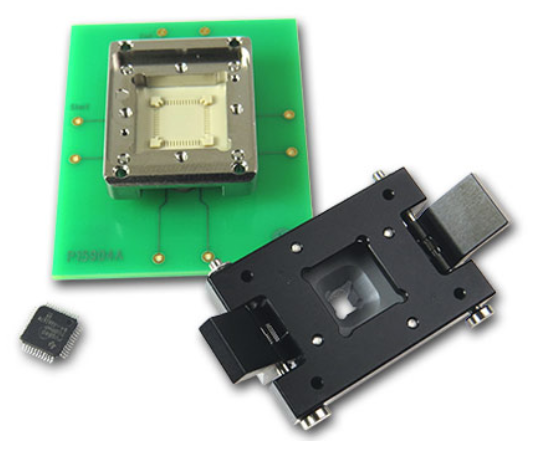

開放式頂部QFP插座通常配置有翻蓋式,有利于開啟和關閉。壓縮板集成在蛤殼式內壁上。無需扭矩設備。力由集成壓縮彈簧施加,內置的止動位置能夠防止過度縮減。
深圳市立維創展科技授權代理 Ironwood Electronics產品在中國區銷售與技術服務支持。歡迎咨詢。
