?CHA7453-99F Q波段高功率放大器

發布時間：2024-12-30 16:59:34 瀏覽：443

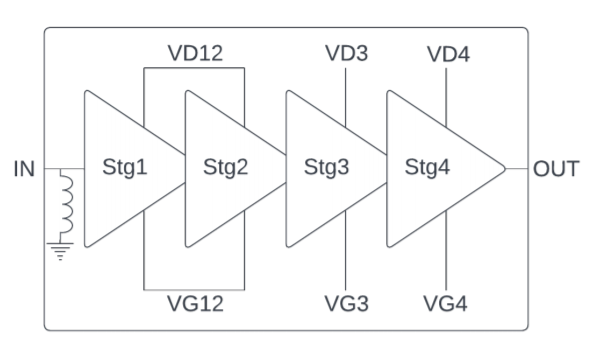

CHA7453-99F是款四級高功率放大器，頻率范圍在37至42GHz之間，一般具備9W的飽和輸出功率和23%的功率附加效率。常見的電源為20V/290mA（靜態電流）。致力于低漏極電壓偏置，CHA7453-99F即便在飽和狀態下也會提供少于160°C的結溫。CHA7453-99F選用空間符合要求的GaN-on-SiC HEMT工藝技術，并且以裸片形式具備。CHA7453-99F首先專門用于空間、國防軍事和電信應用領域，特別適合各種微波射頻應用和系統。

主要特征

頻率范圍：37-42GHz

高輸出功率：9W

高PAE：23%

線性增益：24dB以上

直流電偏置電壓：Vd=20V@ld=290mA

封裝尺寸：3.6x2.9mm2

裸片適用

深圳市立維創展科技有限公司授權經銷UMS微波，針對部分型號的UMS產品提供優質的現貨產品庫存，歡迎咨詢。

AMPLIFIER – HPA

Reference	RF Bandwidth (GHz)		Gain (dB)	IP3 (dBm)	P-1dB OUT (dBm)	Sat. Output Power (dBm)	PAE (%)	Bias (mA)	Case	Bias (V)
Reference	min	max	Gain (dB)	IP3 (dBm)	P-1dB OUT (dBm)	Sat. Output Power (dBm)	PAE (%)	Bias (mA)	Case	Bias (V)
CHA7453-99F	35	42.5	28	-	-	39.5	23 @ Psat	290	Die	20
