ALN3750-13-3335毫米波低噪聲放大器WENTEQ
發布時間：2025-02-10 15:58:30 瀏覽：474
ALN3750-13-3335毫米波低噪聲放大器是毫米波通信系統中的核心組件，專為高頻信號放大而設計，尤其適用于5G及未來6G通信、衛星通信以及雷達系統等毫米波頻段應用。
特性：
頻率范圍：ALN3750-13-3335在35.0至40.0GHz頻段內提供低噪聲、高增益的操作性能。
穩定性與匹配：具備低電壓駐波比（VSWR），確保無條件穩定，提升系統整體性能。
緊湊經濟：體積小巧，成本效益高，適合集成于各種緊湊型通信設備中。
接口標準：采用K型母連接器作為輸入/輸出接口，便于與其他組件連接。
電源需求：僅需單一直流電源供電，內置電壓調節器，簡化電源管理。
溫度適應性強：工作溫度范圍寬（-40°C至+75°C），儲存溫度范圍（-55°C至+85°C），適應多種環境條件。
性能：
超低噪聲系數：ALN3750-13-3335憑借先進的半導體工藝和精細的電路設計，實現了極低的噪聲系數，有效抑制系統噪聲，顯著提升信號清晰度。
高增益特性：為滿足毫米波通信對信號強度的嚴苛要求，ALN3750-13-3335提供高增益輸出，確保信號在傳輸鏈路中保持足夠的強度，減少衰減。
出色的穩定性：為避免自激振蕩和信號畸變，ALN3750-13-3335采用創新的平衡結構或穩定性增強技術，確保在毫米波頻段內穩定工作。
深圳市立維創展科技是WENTEQ的經銷商，主要提供WENTEQ產品包括環形器、隔離器、負載終端等，產品原裝進口，質量保證，價格優勢，歡迎咨詢。
Parameters |
| Specifications |
Minimum | Typical | Maximum |
Frequency Range | GHz | 35.0 |
| 40.0 |
Nominal Gain @25°C base plate temperature | dB | 30.0 | 33.0 | 36.0 |
Noise Figure | dB |
| 3.5 | 4.0 |
P-1dB Compression Point | dBm | 12.0 | 15.0 |
|
Output IP3 | dBm | 18.0 | 22.0 |
|
Gain flatness | dB |
| +/-1.5 | +/-2.0 |
Gain Variation over Temperature Range | dB |
| +/-1.5 | +/-2.0 |
Reverse Isolation | dB |
| 55.0 |
|
Input VSWR | - |
| 1.8:1 | 2.5:1 |
Output VSWR | - |
| 1.8:1 | 2.5:1 |
Spurious | dBc |
|
| -70.0 |
Operating Temperature | °C | -40.0 |
| +75.0 |
Survival Temperature | °C | -45.0 |
| +125.0 |
DC Power Supply Voltage | V | +8.0 | +10.0 | +12.0 |
DC Power Supply Current | mA | 150.0 | 230.0 | 280.0 |
RF In/Out connectors |
| k-Female |
DC Input Connector |
| Feedthru Pin |

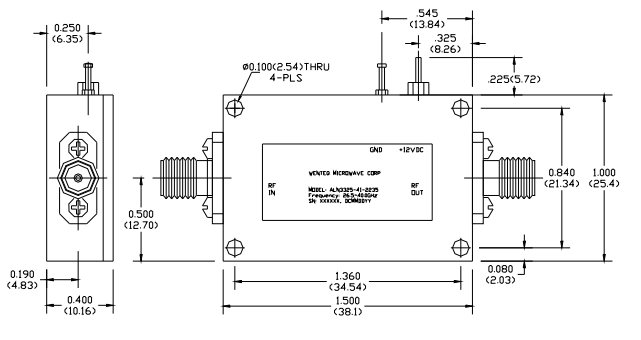

Size | inches | 1.50×1.0×0.4 |
