ATL4x系列開關位衰減器Aeroflex-Weinschel

發布時間：2025-04-15 16:46:31 瀏覽：239

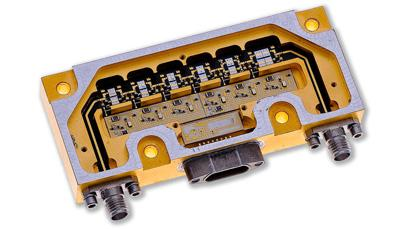

ATL4x系列開關位衰減器是Aeroflex（現屬于API Technologies）旗下Weinschel品牌的一款高性能射頻微波衰減器，專為需要精確信號衰減和快速切換的應用場景設計。ATL4x系列衰減器以其高精度、快速切換和低插入損耗等特性，廣泛應用于通信、測試測量、電子戰等領域，是射頻信號處理中的關鍵組件。

核心特點

高精度衰減控制：采用4位數字控制，分辨率達0.5dB，總衰減范圍高達7.5dB至63dB（具體取決于型號），可實現精細的信號強度調節。

快速切換能力：開關位設計支持快速衰減切換，適用于需要動態調整信號電平的場景，如自適應信號處理系統。

低插入損耗：最大插入損耗僅2.5dB，確保信號通過衰減器時功率損失最小，保持信號質量。

優異的頻率特性：在1.00 - 2.00GHz頻率范圍內保持穩定的衰減性能，適用于L波段射頻信號處理。

寬工作溫度范圍：支持-55°C至+85°C的極端溫度環境，滿足工業和軍事應用需求。

高可靠性：采用環氧樹脂密封蓋和嚴格篩選工藝，具備高可靠性和重復性，適合苛刻應用場景。

Aeroflex

2. 技術參數（以典型型號為例）

參數	描述
頻率范圍	1.00 - 2.00GHz
衰減范圍	7.5dB（ATL4A）至63dB（ATL4D）
分辨率	0.5dB
插入損耗	最大2.5dB
電壓駐波比（VSWR）	最大1.5
工作溫度	-55°C至+85°C
最大輸入功率	30dBm（1W）
控制接口	TTL兼容邏輯
位數	4位

應用領域

通信系統：無線通信基站、衛星通信系統中用于信號強度調整，確保信號傳輸穩定。

測試與測量：頻譜分析儀、網絡分析儀等設備中用于調整輸入信號功率，滿足測試動態范圍要求。

電子戰系統：提供精確的衰減控制，滿足電子對抗和信號干擾需求。

雷達系統：用于信號衰減模擬和干擾抑制，提升系統性能。

航空航天：衛星通信、導航系統中確保信號電平精確控制。

深圳立維創展科技是Aeroflex-Weinschel經銷商，主要提供Aeroflex-Weinschel原產品系列衰減器，終端負載，限幅器產品，產品原裝庫存，極具價格優勢，歡迎咨詢。

典型型號對比

型號	衰減范圍	分辨率	插入損耗	VSWR	應用場景
ATL4A	7.5dB	0.5dB	2.5dB	1.5	低衰減需求場景
ATL4B	15dB	1dB	2.5dB	1.5	中等衰減需求場景
ATL4C	30dB	2dB	2.5dB	1.5	高衰減需求場景
ATL4D	63dB	4dB	2.5dB	1.5	極高衰減需求場景
