?ADC采樣率與信號頻率:關鍵概念與設計要點

發布時間:2025-05-12 16:38:36     瀏覽:322

在模數轉換器(ADC)的設計與應用中,采樣率與信號頻率的關系是影響系統性能的核心因素。采樣率是指ADC對模擬輸入進行采樣的速度,通常由外部時鐘或內部鎖相環(PLL)提供。現代高速ADC常采用JESD204B標準接口,采樣率可達數GHz,但實際數據速率往往需要通過抽取或內插技術進行調整。

采樣率與奈奎斯特準則
根據奈奎斯特采樣定理,ADC采樣率必須至少是信號最高頻率的兩倍。但在實際工程中,推薦采樣率為信號帶寬的2.5倍以上,以避免頻譜混疊。例如,對于300MHz帶寬的信號,理想采樣率應不低于750MSPS

頻率規劃的重要性
合理的頻率規劃可以避免信號諧波與采樣鏡像的重疊。通過調整采樣率,可以移動頻譜中雜散的相對位置。例如,當4GSPS采樣的ADC出現諧波重疊時,將采樣率提高到5.5GSPS可能完全消除重疊,顯著改善系統性能。

分辨率與采樣率的權衡
ADC的分辨率(位數)直接影響采樣率上限。高分辨率ADC需要更長的建立時間(Settling time)來確保信號穩定在1/2LSB范圍內。12ADC的建立時間通常是時間常數的8.4倍,這限制了其最高采樣率。因此,在需要高采樣率的應用中,可能需要適當降低分辨率要求。

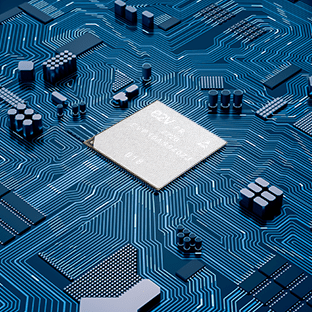

模數轉換器

帶寬與采樣保持電路
ADC的帶寬(Full Power Bandwidth)主要由采樣保持電路中的RC特性決定。例如,2.5GSPS12ADC需要約6.62GHz的帶寬。采樣保持電路的工作模式(采樣/保持)及其瞬態響應(Acquisition time, Settling time)共同決定了ADC的實際帶寬能力。

抽取與內插技術
現代ADC/DAC常采用數字下變頻(DDC)和數字上變頻(DUC)技術。抽取通過降低數據速率來減輕系統負擔,例如1GSPS采樣率在抽取因子為4時可輸出250MSPS數據。內插則用于提高有效采樣率,通過在采樣點間插入零值并濾波實現。這些技術使系統能在保持高采樣率的同時,降低對數字接口的速度要求。

實際應用建議

對于射頻中頻接收等高頻應用,優先關注ADC帶寬指標

對于傳感器信號采集,重點考慮采樣率與信號帶寬的關系

使用頻率規劃工具優化采樣率選擇,避免諧波干擾

在高速系統中,考慮采用JESD204B接口和抽取/內插技術平衡性能與復雜度

深圳立維創展科技是Teledyne E2V的經銷商,主要供給Teledyne E2V模數轉換器和半導體,Teledyne E2V的應用領域包括通信、自動化、發現、醫療、環保等。價格優勢,歡迎咨詢。
