?雅特力AT32L021系列低功耗ARM?Cortex?-M0+微控制器

發布時間:2025-06-04 16:29:41     瀏覽:174

AT32L021系列是雅特力科技推出的一款高性能、低功耗的 ARM? Cortex?-M0+ 內核微控制器,專為滿足物聯網(IoT)、無線通信、電機控制及消費性電子等領域的低功耗應用需求而設計。

核心性能

CPU 運算速度:最高可達 80MHz,確保快速處理能力。

供電電壓范圍1.71V 3.6V,適應多種電源環境。

I/O 電平兼容性I/O 口可承受 5V 電平,增強系統兼容性。

工作溫度范圍-40°C +105°C,適用于工業級應用環境。

內存與存儲

閃存存儲器(Flash:提供 16KB 64KB 的多種容量選擇,滿足不同應用需求。

隨機存取存儲器(SRAM:最高支持 8KB(基礎)+1KB(額外,支持奇偶校驗),確保數據穩定性和安全性。

系統存儲器(4KB:既可作為啟動加載程序(Bootloader)使用,也可配置為一般用戶程序和數據區,實現最大 64KB+4KB 的空間利用。

安全庫區(sLib:可將指定主存儲區設為執行代碼安全庫區,僅允許調用而無法直接讀取,增強代碼安全性。

時鐘系統

PLL:支持 80MHz 輸出,提供高精度時鐘源。

外部高速晶體振蕩器:支持 4MHz 25MHz,確保時鐘穩定性。

內部高速 RC 振蕩器48MHz,工作溫度范圍 -40°C 105°C,適用于無需外部晶振的場合。

外部低速 RTC 晶體振蕩器32.768kHz,為實時時鐘提供穩定時鐘源。

內部低速 RC 振蕩器40kHz,提供低功耗時鐘選擇。

復位與電源管理

低功耗模式:支持睡眠、深睡眠和待機模式,有效降低功耗。

深睡眠模式:電流約 9uA,喚醒時間低于 17us,實現快速喚醒和低功耗運行。

待機模式:電流僅為 1.2uA,顯著延長電池壽命。

上電/斷電復位(POR/LVR:確保系統穩定啟動和關閉。

可編程電壓監測器(PVM:實時監測電源電壓,確保系統安全運行。

電池供電寄存器(BPR:提供 5 32 位寄存器,用于存儲關鍵數據。

雅特力AT32L021系列低功耗ARM?Cortex?-M0+微控制器

模擬與高性能外設

12 位高速 ADC:采樣率高達 2Msps15 通道,滿足高速數據采集需求。

定時器:

1 16 位帶死區控制 PWM 高級控制定時器,適用于電機控制等應用。

5 16 位通用定時器,提供靈活的定時功能。

2 個看門狗定時器(獨立和窗口型),確保系統穩定性。

1 16 位基本定時器,滿足基礎定時需求。

1 24 位自減型系統時間定時器,提供精確的時間管理。

外設接口

I2C2 個,支持標準 I2C 通信協議。

SPI/I2S2 個,SPI 模式可達 36MHz,適用于高速數據傳輸。

USART4 個,支持 ISO7816LINIrDA 接口和調制解調控制,滿足多種通信需求。

CAN 2.0B1 個,支持 CAN 總線通信,適用于工業控制和汽車電子等領域。

IRTMR1 個,提供額外的定時或控制功能。

DMA 與快速 I/O 端口

DMA5 通道,支持定時器、ADCI2SSPII2C USART 的數據傳輸,減輕 CPU 負擔。

快速 I/O 端口:多達 39 I/O 端口,所有 I/O 口可映像到 16 個外部中斷,幾乎所有 I/O 口可容忍 5V 輸入信號,增強系統靈活性和兼容性。

內核專用單周期 GPIO 總線:提供高速 GPIO 訪問能力。

封裝類型

LQFP32/48 引腳,適用于需要較多引腳的場合。

QFN20/28/32 引腳,提供緊湊的封裝選擇。

TSSOP20 引腳,適用于小型化設計需求。

應用領域

AT32L021 系列微控制器憑借其高性能、低功耗、豐富的外設接口和靈活的封裝選擇,特別適用于物聯網(IoT)、無線通信模塊、電機控制及消費性電子等各種低運行功耗、低待機功耗需求的設計。其卓越的性能和性價比,使其成為入門級低功耗 MCU 的最佳選擇之一。

深圳市立維創展科技有限公司, 授權代理銷售雅特力32MCU產品,歡迎咨詢

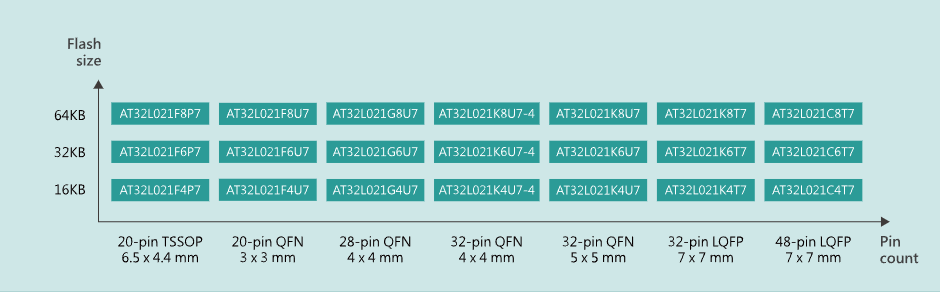

ARM Cortex?-M0+ AT32L021 系列 產品列表

Part Number

AT32L021xxP7

AT32L021xxU7

AT32L021xxU7

AT32L021xxU7-4

AT32L021xxU7

AT32L021xxT7

AT32L021xxT7




F4

F6

F8

F4

F6

F8

G4

G6

G8

K4

K6

K8

K4

K6

K8

K4

K6

K8

C4

C6

C8




頻率 (MHz)

80

閃存 (KB)

16

32

64

16

32

64

16

32

64

16

32

64

16

32

64

16

32

64

16

32

64




SRAM (KB)

8+1

8+1

8+1

8+1

8+1

8+1

8+1

8+1

8+1

8+1

8+1

8+1

8+1

8+1

8+1

8+1

8+1

8+1

8+1

8+1

8+1




定時器

高級

1

1

1

1

1

1

1




16 位通用

5

5

5

5

5

5

5




基本

1

1

1

1

1

1

1




Systick

1

1

1

1

1

1

1




WDT

1

1

1

1

1

1

1




WWDT

1

1

1

1

1

1

1




ERTC

1

1

1

1

1

1

1




通信接口

I2C

2

2

2

2

2

2

2




SPI/I2S(1)

1/1 (2)

1/1 (2)

2/2

2/2

2/2

2/2

2/2




USART

(3)

(3)

4

4

4

4

4




CAN

1

1

1

1

1

1

1




紅外發射器

1

1

1

1

1

1

1




模擬接口

12ADC轉換器
通道數

1

9

9

10

11

11

10

15




GPIO

15

15

23

27

27

25

39




工作溫度

-40°C to +105°C

封裝形式

TSSOP
6.5 x 4.4 mm

QFN20
3 x 3 mm

QFN28
4 x 4 mm

QFN32
4 x 4 mm

QFN32
5 x 5 mm

LQFP32
7 x 7 mm

LQFP48
7 x 7 mm
