RFLUPA18G40GD寬帶固態功率放大器18GHz-40GHz

發布時間：2025-06-06 16:29:24 瀏覽：156

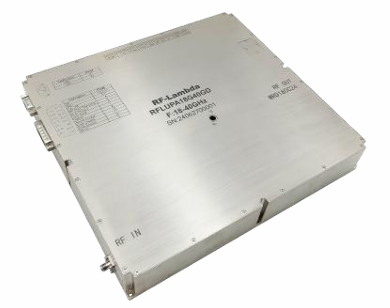

RFLUPA18G40GD是一款由 RF-Lambda 生產的寬帶固態功率放大器，頻率范圍為18至40GHz。 RFLUPA18G40GD的典型功率輸出為48dBm。典型的小信號增益為65dB，增益平坦度為±6dB。這種性能是通過使用GaN器件實現的。RFLUPA18G40GD使用+36VDC電源。功率放大器輸入連接器為2.92mm母頭，輸出連接器為WRD180C24。

技術參數

頻率范圍：18 GHz 至 40 GHz。

小信號增益：52 dB 至 65 dB。

飽和輸出功率（Psat）：44 dBm 至 48 dBm。

1 dB 壓縮點（P1dB）：41 dBm 至 42 dBm。

電源電壓：+36 VDC。

工作電流：16 A 至 25 A。

功率附加效率（PAE）：10%。

輸入輸出阻抗：50 Ω匹配。

輸入連接器：2.92 mm - female。

輸出連接器：WRD180C24。

工作溫度范圍：-40°C 至 +60°C。

RFLUPA18G40GD寬帶固態功率放大器18GHz-40GHz

特征

?固態功率放大器

?典型小信號增益65dB

?典型輸出飽和功率48dBm

?電源電壓+36VDC

?50歐姆匹配輸入/輸出

典型應用

?無線基礎設施

?軍事和航空航天應用

?測試儀器

?雷達系統

?5G無線通信

?微波無線電系統

?TR模塊

?研究與開發

?蜂窩基站

深圳市立維創展科技是RF-LAMBDA公司的代理經銷商，通常供應RF-LAMBDA的產品包括：無源控制模塊，有源控制模塊，寬帶功率放大器，窄帶PA和驅動放大器，產品生產線均根據美國軍用設計標準與生產制造，現已廣泛運用于航天、航空、軍用設備、衛星通訊、雷達等高端工程項目，歡迎咨詢。
