HMC1086/HMC1086-SX工作頻率為2至6 GHz小信號增益 ADI現貨

發布時間:2018-06-22 16:42:08     瀏覽:2427

HMC1086是一款25W氮化鎵(GaN)功率放大器MMIC,工作范圍為2至6 GHz。該放大器通常提供22 dB小信號增益,+44.5 dBm飽和輸出功率,在+33 dBm輸出功率/信號音下,具有+48 dBm輸出IP3。HMC1086采用+28V直流電源的靜態功耗為1100 mA。隔直RF I/O匹配至50 Ω,可輕松集成到多芯片模塊(MCM)中。所有電氣性能數據均通過裸片電氣連接至厚度為1.02 mm (40 mil)的CuMo載體的芯片獲取,而多個直徑為1.0 mil的焊線連接裸片至50 ?氧化鋁傳輸線路。


ADI HMC1086
HMC1086-SX
25 W GaN MMIC功率放大器,2 GHz至6 GHz 現貨 189


HMC1086應用

  • 測試儀器儀表
  • 通用通信

  • 雷達


HMC1086優勢和特點

  • 高 PSAT: 44.5 dBm
  • PSAT下功率增益:14dB
  • 高輸出IP3:48 dBm
  • 小信號增益:22 dB
  • 電源電壓: +28 V (1.1 A)
  • 50 ?匹配輸入/輸出
  • 裸片尺寸: 3.4 mm× 0.1 mm2

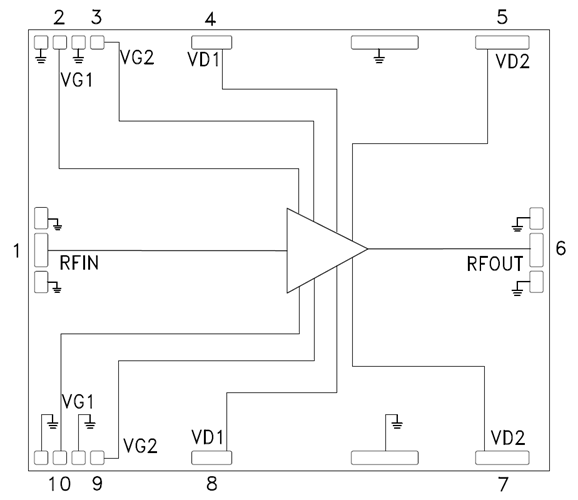

HMC1086結構圖
