HMC590/HMC590-SX功率放大器裸片 頻率6至10 GHz ADI現貨
發布時間:2018-06-25 15:25:43 瀏覽:6721
HMC590是一款高動態范圍GaAs PHEMT MMIC 1 W功率放大器,工作頻率范圍為6至10 GHz。 該放大器裸片提供24 dB增益,飽和功率為+31.5 dBm,電源電壓為+7.0V (25% PAE)。 隔直RF I/O匹配至50 Ω,可輕松集成到多芯片模塊(MCM)中。
所有數據均通過50 ?測試夾具中的芯片獲取,通過直徑為0.025mm (1 mil)、長度為0.31mm (12 mil)的線焊連接。 對于需要最佳OIP3的應用,Idd應設置為520 mA以產生+41 dBm OIP3。 對于需要最佳輸出P1dB的應用,Idd應設置為820 mA以產生高達+32 dBm輸出P1dB。
品牌 | 型號 | 描述 | 貨期 | 庫存 |
ADI |
HMC590 HMC590-S |
1 W功率放大器芯片,6 - 10 GHz | 現貨 | 236 |
HMC590應用
HMC590優勢和特點
+31.5 dBm (25% PAE)

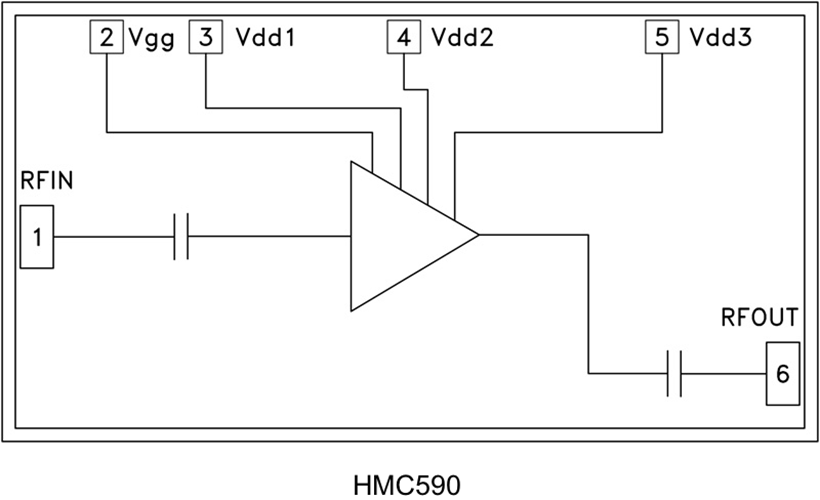

HMC590結構圖
