?DC2B系列高功率DC-DC轉換器PICO
發布時間：2023-07-24 16:45:34 瀏覽：6316
PICO DC2B系列高功率DC-DC轉換器使用高壓電容、電感器的儲能系統的優勢，根據可控開關（MOSFET等）實現高頻開關跳躍動作，將輸入能量儲存在高壓電容里，當電源開關斷線時，電磁能再釋放給載荷，提供動力。PICO DC2B系列高功率DC-DC轉換器輸出功率或電壓性能和占空比密切相關。開關電源通常用于升壓和降壓。
典型特性/電氣特性
輸入電壓：700-1200Vdc
輸出功率：150至300瓦
輸出電壓諧波失真：75-500mV
操作溫度：0°C至85°C
機殼溫度：并提供-20°C和-40°C溫度范圍
隔離：
從輸入到直流輸出：4242VDC
從輸入或直流輸出到機殼：2121VDC
電流限制設置點：滿載額定電流的130%（典型值）
過溫關機
頻率范圍：100Khz穩定
欠壓設置點值670VDC（典型值）
過壓設置點值1230VDC（典型值）

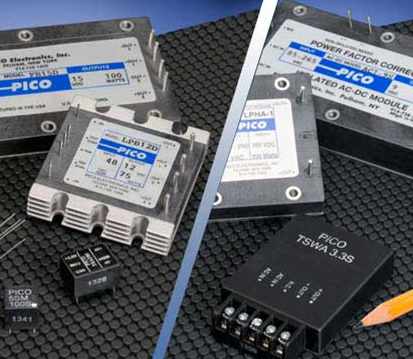

深圳市立維創展科技是PICO公司的分銷商。提供進口PICO電源模塊、軍用電源模塊、高壓電源模塊、小型變壓器、MIL-PRF-21038/27規格變壓器、脈沖變壓器、400 MHz電力變壓器、MIL-STD-1553接口變壓器、音頻變壓器、功率電感、微型功率電感、EMI電感、薄DC-直流電源模塊、軍用DC-DC電源模塊、磚塊DC-DC電源模塊、高壓DC-DC、AC-DC電源模塊、開關直流電源模塊、隔離電源模塊、航空電源模塊等功能電源模塊和功率轉換器。原裝產品進口，質量保證，歡迎咨詢。
詳情了解PICO電源模塊請點擊：http://www.sengliu.cn/brand/15.html
零件
號 | 輸出
電壓
VDC | 最大限度
負載
電流
(A) | 最大限度
輸出
功率
（watts） | 滿載
時的 EFF(%) | 輸出
紋波
滿載 1-1 MHz BW mv
pp | 輸出電壓
容差-
ance
(±%) | V Ld.
Reg
10-100%
負載
(±%) | 線路
調整
率
(±%) |
DC2B-5S | 5 | 30 | 150 | 76 | 100 | 1.0 | 1.5 | 0.2 |
DC2B-9S | 9 | 27.8 | 250 | 78 | 100 | 1.0 | 1.5 | 0.2 |
DC2B-12S | 12 | 25 | 300 | 80 | 150 | 0.5 | 1.5 | 0.2 |
DC2B-15S | 15 | 20 | 300 | 80 | 150 | 0.5 | 1.5 | 0.2 |
DC2B-24S | 24 | 12.5 | 300 | 81 | 250 | 0.5 | 1.0 | 0.2 |
DC2B-28S | 28 | 10.71 | 300 | 82 | 300 | 0.5 | 1.0 | 0.2 |
DC2B-48S | 48 | 6.25 | 300 | 82 | 500 | 0.5 | 1.0 | 0.2 |
DC2B-100S | 100 | 2.50 | 250 | 85 | 250 | 1.0 | 1.0 | 0.2 |
DC2B-125S | 125 | 2.00 | 250 | 85 | 250 | 1.0 | 1.0 | 0.2 |
DC2B-150S | 150 | 1.67 | 250 | 85 | 350 | 1.0 | 1.0 | 0.2 |
DC2B-175S | 175 | 1.43 | 250 | 85 | 350 | 1.0 | 1.0 | 0.2 |
DC2B-200S | 200 | 1.25 | 250 | 85 | 400 | 1.0 | 1.0 | 0.2 |
DC2B-225S | 225 | 1.11 | 250 | 85 | 400 | 1.0 | 1.0 | 0.2 |
DC2B-250S | 250 | 1.00 | 250 | 85 | 500 | 1.0 | 1.0 | 0.2 |
DC2B-275S | 275 | 0.91 | 250 | 85 | 500 | 1.0 | 1.0 | 0.2 |
DC2B-300S | 300 | 0.83 | 250 | 85 | 500 | 1.0 | 1.0 | 0.2 |
