?CHA8710-QDB X波段高功率放大器

發布時間:2024-11-18 17:01:13     瀏覽:598

CHA8710-QDB是款頻率在8.510.5GHz之間的兩級高功率放大器,一般具備25W的飽和輸出功率和41%的功率附加效率。CHA8710-QDB專門為從國防科技到商務通信和機載雷達的普遍使用需求設計。CHA8710-QDB選用穩固的GaN-HEMT工藝技術,根據基板上的盲孔、空氣橋和電子束柵極光刻技術。

主要特征

■工作頻段:8.5-10.5GHz

■高輸出功率:25W

■高PAE41%

■線性增益值:29.5dB

■直流電偏置電壓:Vd=30V@Idq=0.75A

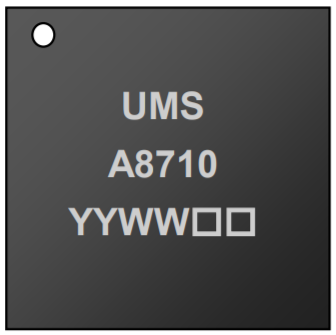

46 Leads QFN 7x7

深圳市立維創展科技有限公司授權經銷UMS微波,針對部分型號的UMS產品提供優質的現貨產品庫存,歡迎咨詢。


AMPLIFIER – HPA

Reference

RF Bandwidth (GHz)

Gain
   (dB)

IP3
   (dBm)

P-1dB OUT
   (dBm)

Sat. Output Power
   (dBm)

PAE
   (%)

Bias
   (mA)

Case

Bias
   (V)

min

max

CHA8710-QDB

8.5

10.5

29.5

-

-

44

41 @ Psat

750

QFN

30
